何謂層間短路?

層間短路分類如下:
同繞組間之層間短路、線圈間完全短路、線圈間不完全短路、不同繞組間之層間短路、線圈間完全短路(相間短路)、線圈間不完全短路 。
所謂完全短路就是線與線間完全導通,這種現象機會不多。不完全短路就是線與線間不導通,但是漆包線的針孔或捲線入線時漆包線發生龜裂,當電壓超過額定時會產生電暈放電或火花放電或使用日久,針孔或龜裂部份積蓄灰塵及濕氣而發生故障。

一般發生原因:繞線-入線-整理-綁線-搬運-組裝等過程中,作業不當導致漆包線絕緣膜受損,而發生同相繞組短路或相與相繞組短路,最後馬達繞組燒毀。


如何判斷層間短路?

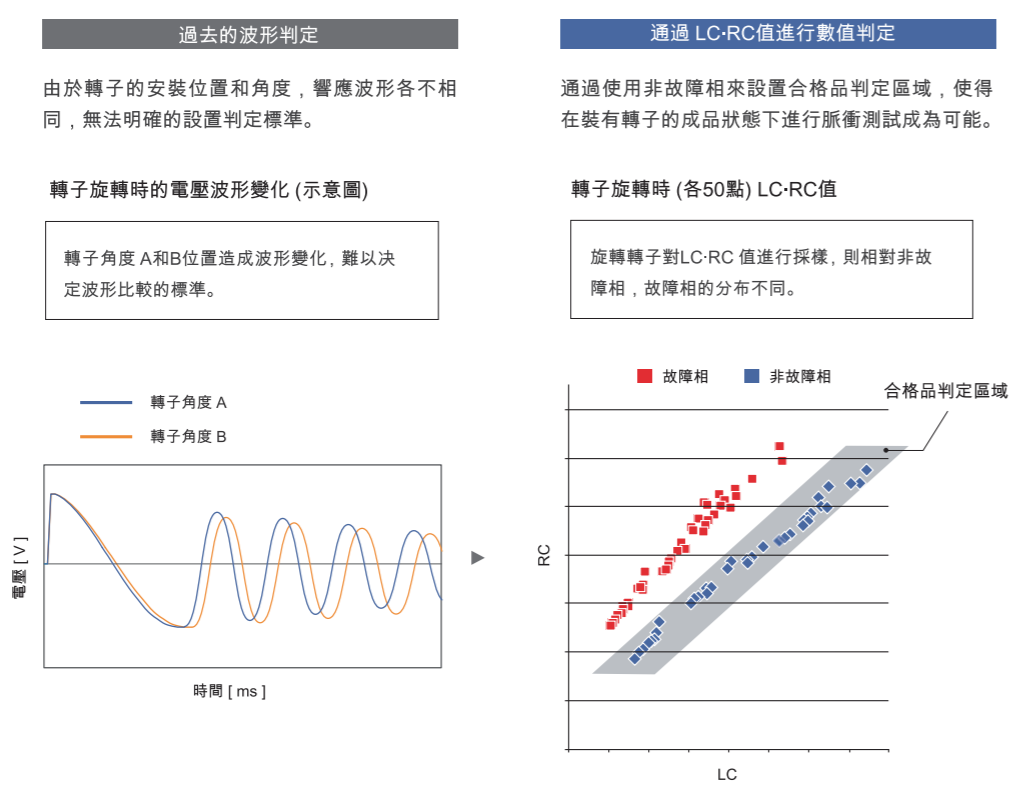

在此推薦您HIOKI ST4030A層間短路測試儀,利用放電檢測功能(選購)對局部放電進行高精度檢測,檢測出馬達線圈之間的絕緣不良(輕微短路),並且能夠在裝有轉子的成品狀態下進行測試。
