旁路二極體檢測儀FT4310介紹
FT4310主要特點
在不覆蓋面板的情況下，在白天檢查太陽能電池板旁路二極管的開路和短路:
傳統上，只能在夜間或太陽能電池板未發電時檢查旁路二極管是否工作良好，以驗證是否有任何施加的電流被引導通過太陽能電池。
使用 FT4310，即使在沒有遮擋面板的情況下，可以檢測到開路故障。
測試也可以在晚上進行。
節省時間——同時測量所有電氣參數
只需將旋鈕設置為“BPD TEST”並按下“測量”按鈕即可測量並顯示故障識別所需的所有參數（開路電壓、短路電流和旁路電阻）。
測量需要 2
秒。每個字符串或更少！
RBPR：旁路電阻值
Voc：開路電壓值
Isc + α1：測量電流值
Isc：短路電流值
判斷：旁路二極管有無開路故障（設置為比較器時，也使用 RBPR 值進行判斷）
高精度電壓表非常適合檢測短路故障
當旁路二極管出現短路故障時，輸出電壓會降低（約 10 V），因為相應的太陽能電池板不會為陣列產生的電力做出貢獻。
通過檢測這種差異，可以檢測旁路二極管短路故障和電池串損耗。

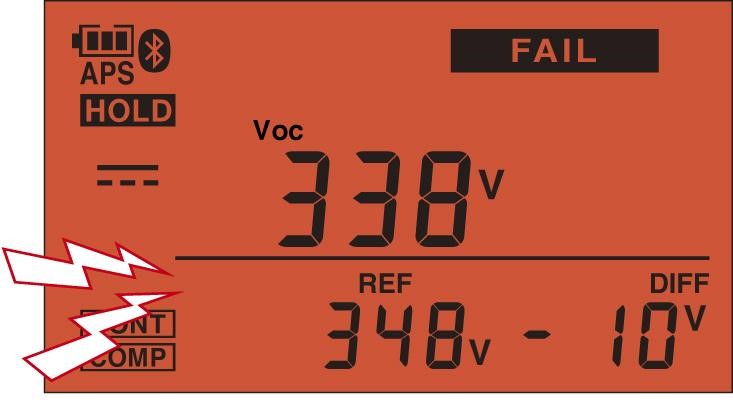

FT4310 內置高精度直流電壓表，可檢測 1000 V 系統中 10 V 的電壓差。
在專為測量開路電壓而設計的 Voc 模式下使用時，儀器會在不到 1 秒的時間內顯示出電壓差。並測試短路故障。
旁路二極體故障引起的問題

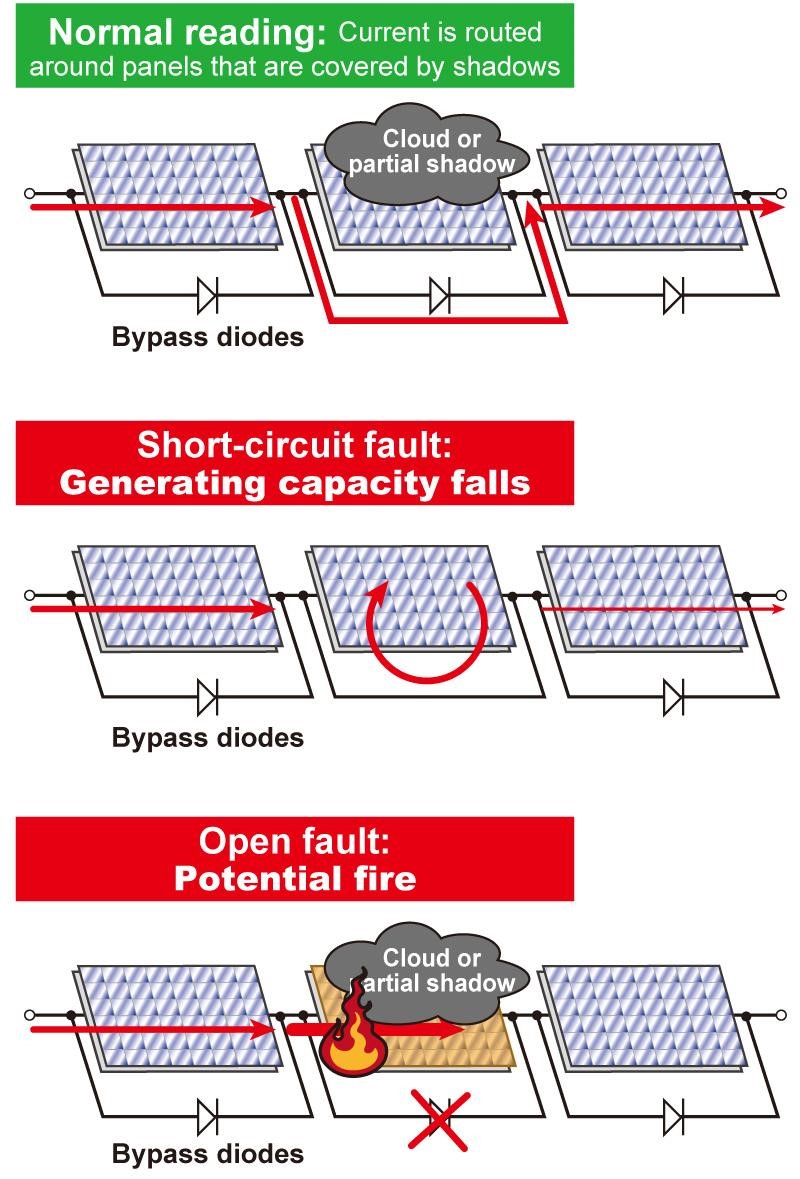

正常讀數：
當太陽能電池板被部分陰影遮擋（或發生故障時）時，電流會繞過電池板以防止發電效率下降。
短路故障：
當發生短路故障時，發電電流在迴路中流動，無法捕獲發電功率，導致效率降低。
開路故障：
當發生開路故障時，電流被陰影覆蓋時被迫流向故障電池
，導致面板發熱並存在火災風險。

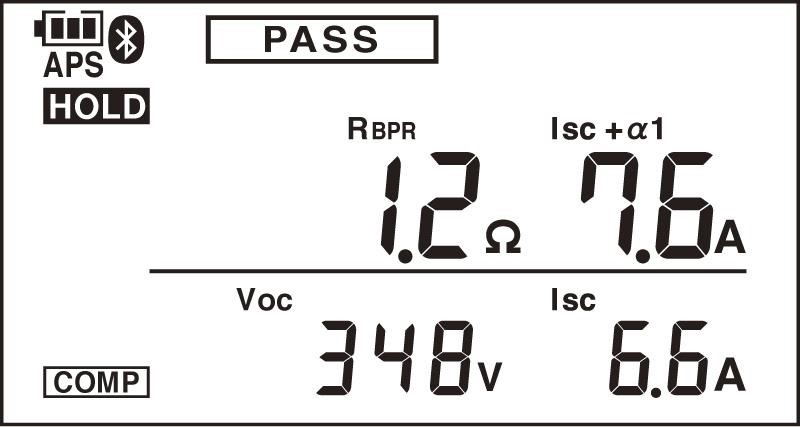

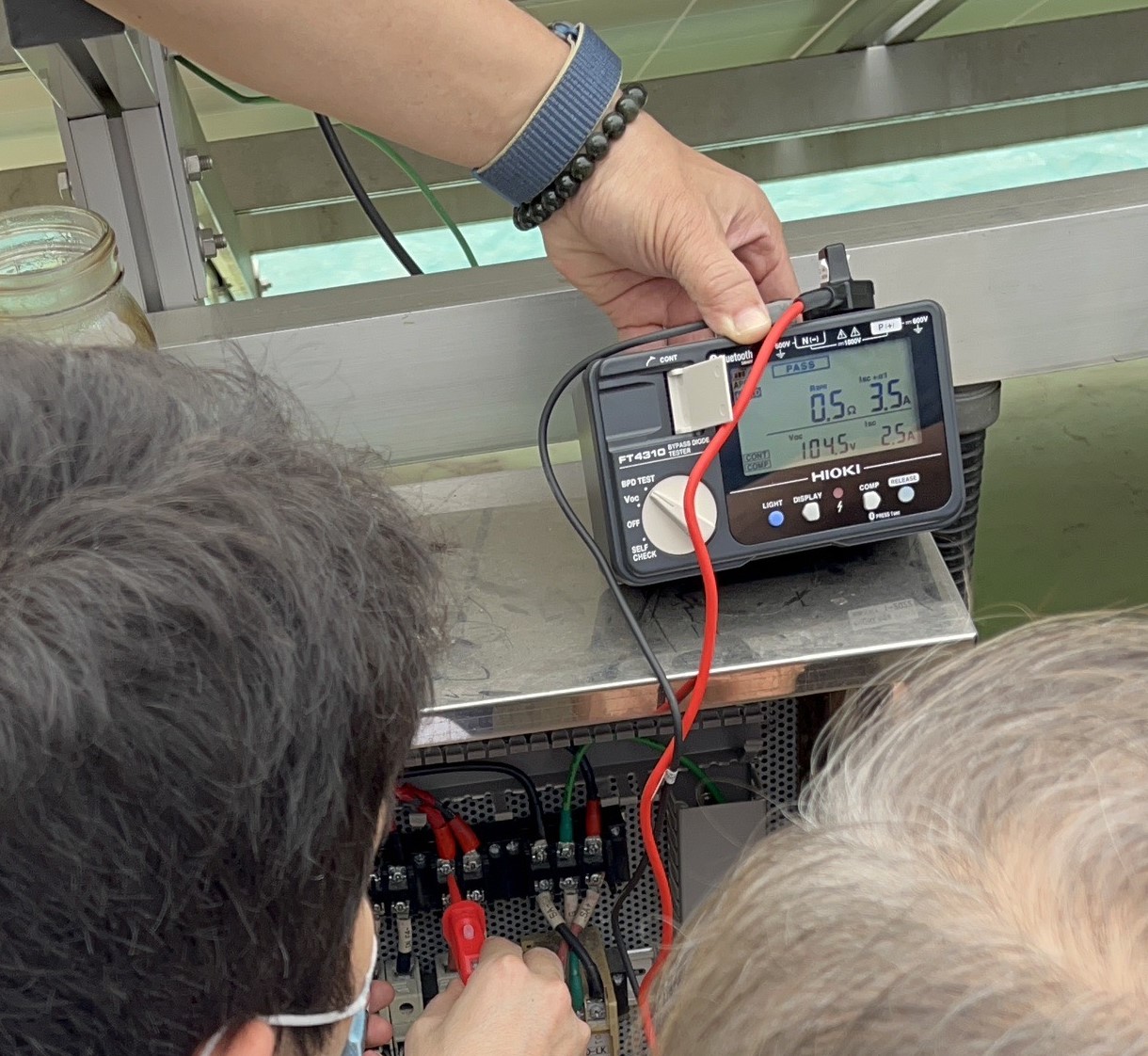

以上照片是正常的太陽能板顯現的旁路二極體數值。

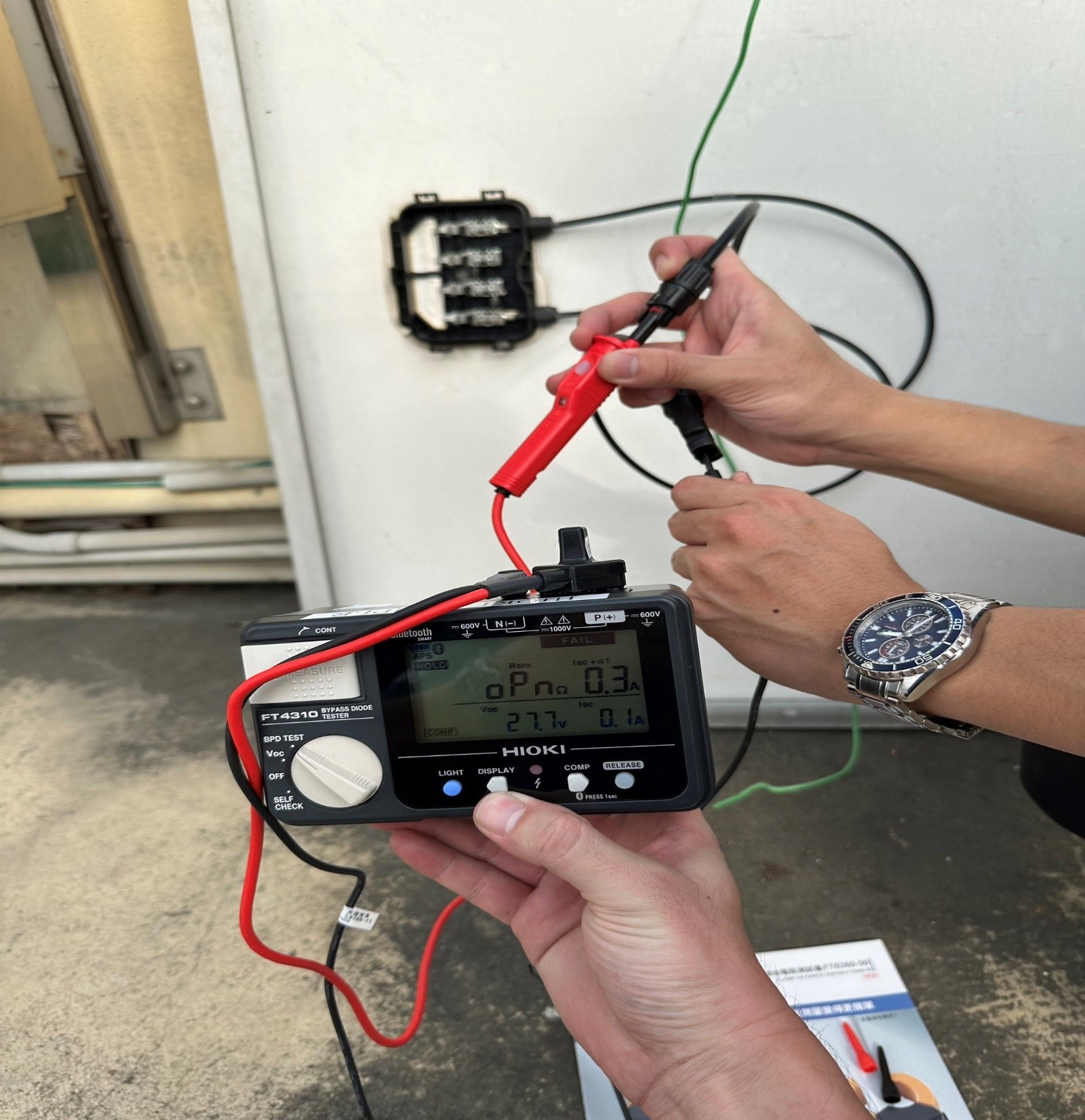

以上照片為旁路二極體故障之太陽能板，可以看到旁路二極體呈現開路的狀態。
