PV系統的絶縁電阻量測


使其短路的測定方法

  • 必須完全承受開放電壓、短路電流接點的斷路器
  • 發電中會有電弧產生的危險性
  • 建議用在夜間量測(參考JEM-TR 228)





不做短路的量測

  • 危險性低
  • 發電中的太陽電池會有影響,
  • 過往的絶縁電阻計而言,有可能無法正確量測



IR4053  PV功能說明


太陽能電池串的絶縁電阻測定的方法、大致分為兩種。

其一、將太陽能電池的輸出做短路、量測和大地間的絶縁電阻方法。
此時,不須在意太陽能電池的發電電流的影響,可以量測絕緣電阻,可是短路的地方要特別注意。
太陽能電池的輸出是直流, 1個組串約数kW這樣的大電力,簡易短路的話,會有電弧產生,並造成感電或是燒傷….等危險性。
在這部份為了能夠安全短路,需選用十足的容量斷路器。或是不在夜間量測的話,對於檢驗者負擔會很大。(因為晚上不會有陽光,就不會發電)

另一方法, 輸出地方不做短路,量測正極和接地、負極和接地之間的絶縁電阻方法。
不做短路,量測正極和接地、負極和接地間方法, 不會發生電弧。
可是、這個情況下,會受到發電中的太陽能電池的影響,以過往的絕緣電阻計,無法正確量測。

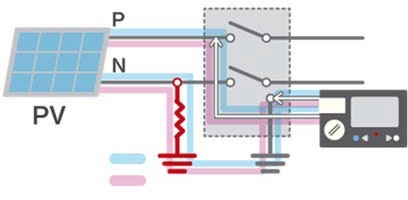

右下圖, 假設在N側那邊有接地。

這時候、太陽能電池的發電電流會流到絶縁電阻計,無法正確量測,而且量測到的值會比實際的電阻值來的小。



IR4053 PVΩ檔位的絶縁電阻量測

  • 斷開主斷路器
  • 量測太陽能電池串的輸出開關要斷開
  • 量測路徑上有突波吸收器的話,需要斷開。(會有漏電流的影響,無法正確量測)
  • 在P-E間量測電阻値低的狀況下,則不量測N-E(有模組劣化的可能性)
  • 因為太陽能電池串對地静電容量比較大、電阻值到安定狀態相當花時間(剛開始電阻值比較低,會慢慢變高)
           ⇒ 達到一定程度的値(非常高的値)的話,量測結束
