一場來自DC-DC模組的EMI干擾風暴
R&S主機型號:MXO58系列 +探棒HZ-15
研發團隊正在開發一款高效率DC-DC轉換模組，設計完成後交付實驗室進行預認證測試。
但測試一開始，就迎面撞上了問題——CISPR 25 的傳導干擾完全不合格，尤其在 10 MHz ~ 30 MHz 區間出現大幅超標，研發與品質人員頓時緊張起來，交期迫在眉睫，
問題發生：通過不了EMC測試的新品模組:
研發團隊正在開發一款高效率DC-DC轉換模組，設計完成後交付實驗室進行預認證測試。
但測試一開始，就迎面撞上了問題——CISPR 25 的傳導干擾完全不合格，尤其在 10 MHz ~ 30 MHz 區間出現大幅超標，研發與品質人員頓時緊張起來，交期迫在眉睫，
如果無法快速定位干擾源並修正，不但會影響交期，還可能造成客戶信任流失。
啟動除錯：R&S EMI 快速除錯組合出動！
面對這突如其來的干擾風暴，我們選擇出動強力組合：
a. R&S MXO58 示波器：12-bit 高解析度 + 實時 FFT 頻譜分析
b. R&S HZ-15 近場探棒組：涵蓋 30 MHz ~ 3 GHz 的 E/H 波偵測
c. Elektor Dual DC LISN：隔離電源與模組，進行導體干擾測試
進行量測：從頻譜找出問題「聲音」

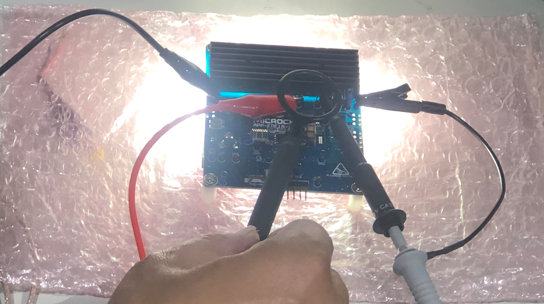

利用 MXO58 啟動 FFT 頻譜分析功能，透過 HZ-15 中的 RS H400-1 環形磁場探棒，逐點掃描模組
上可疑元件與電路區塊，尤其針對：
a. Switching node 開關位置
b. 磁性元件周圍（如電感、變壓器）
解決方案實施：一點改變，大幅改善
採取以下措施：
a. 調整電感與 MOSFET 佈局，避免共模雜訊耦合
b. 更換磁珠與加入 EMI 抑制電容
量測組合解決的價值:
R&S MXO58 + HZ-15 是產品開發前期除錯的最佳拍檔
可在無需大型頻譜儀與暗室的情況下，快速定位 EMI 問題源
時域 + 頻域整合分析，加快故障排查效率
探棒便攜、示波器操作直觀，適合研發單位日常使用
