紀錄器 “取樣速率” 之差異

測試範例:汽車啟動的電瓶電壓電流監測

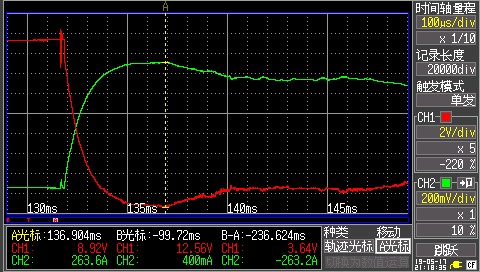

使用HIOKI MR8870系暫態紀錄器,100 µs/div取樣率=1µs/取樣點測試如下圖:



可測的瞬間啟動電流為263A,電瓶電壓被拖至8.92V

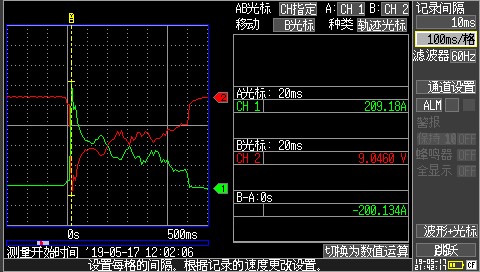

HIOKI LR8431系常態紀錄器,10ms/取樣點測試如下圖:



可測的瞬間啟動電流為209A,電瓶電壓被拖至9.04V



由上例可得知,取樣率速度不同所能抓到的測值有落差,故爭對於這類瞬時測試,推薦採用較快的取樣率,才能測得最真實的數據‧



機型詳細資訊請參考

HIOKI MR8870

https://www.donho.com.tw/hioki-mr8870-20-memory-recorder.html



HIOKI LR8431

https://www.donho.com.tw/hioki-lr8432-data-logger-for-heat-flow-measurement.html


2020-05-04
