FLIR ETS320被動元件運用

用於被動元件通電溫度簡易熱成像解決方案

FLIR ETS320是一種經濟實惠的解決方案,可縮短測試時間並改進電子板和被動元件評估的產品設計。無論目標是研發還是產品測試,熱量都可以成為系統運行方式的重要指標。 ETS320可幫助工程師和測試技術人員在幾秒鐘內收集準確,可靠的數據并快速分析。



縮短測試時間FLIR ETS320可以發現最高溫熱點溫度和局部的溫布分布。

•靈敏度足以檢測溫度變化小於0.06°C

•寬溫度範圍,-20°C250°C,用於量化熱量產生和散熱

•測量每個像素點尺寸低至170μm的小組件

改進產品設計FLIR ETS320通過檢測實現熱量的設計缺陷,促進設計改進並縮短產品開發時間

•真正的45°視野,可進行廣泛的初始掃描,以識別潛在問題

•±3°C的測量精度促進了PCB的質量保證和工廠認可



專為實驗室工作而設計ETS320專為免提實驗室測試而設計,具有簡化的功能,允許用戶專注於他們的工作而不是相機控制。

•320 x 240紅外傳感器提供76,800點非接觸式溫度測量

•包括桿式安裝,可實現快速簡便的設置

•清晰的3“LCD顯示屏提供即時熱反饋

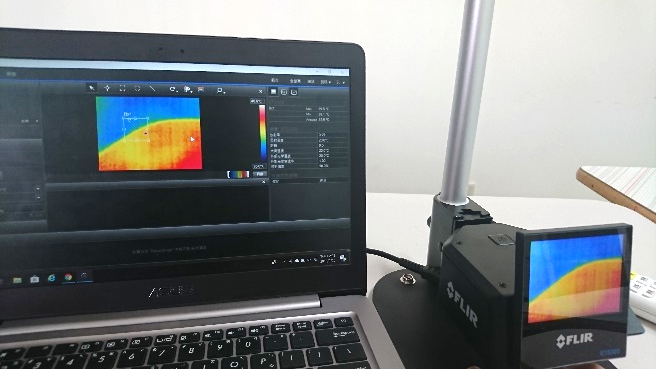

•FLIR工具+軟件即時分析,包括時間與溫度測量



搭配機台上線檢測,穩定生產過程中的產品質量,除了用視覺辨識系統了解外觀缺陷外,ETS320了解產品溫度異常的辨別。

主要特點:

•320 x 240紅外分辨率(76,800像素)

•充滿活力的3” LCD顯示屏

•45°視野

•±3%測量精度

•記錄標準輻射度JPEG

•FLIR工具+提供的軟件






2021-03-08
