利用R&S分割儲存和歷史功能快速分析零星錯誤
Rohde & Schwarz 解決方案
深層分段記憶體結合專用通訊觸發功能解決了這一問題，無需長時間停頓即可擷取相關序列。R&S®RTB 2系列示波器帶有分段儲存功能並提供多達13,000個分段，能夠在較長的觀測時間內擷取訊號，總儲存記憶體高達260 Mpoints（13,000個分段×20 kpoints/分段）。
單次擷取

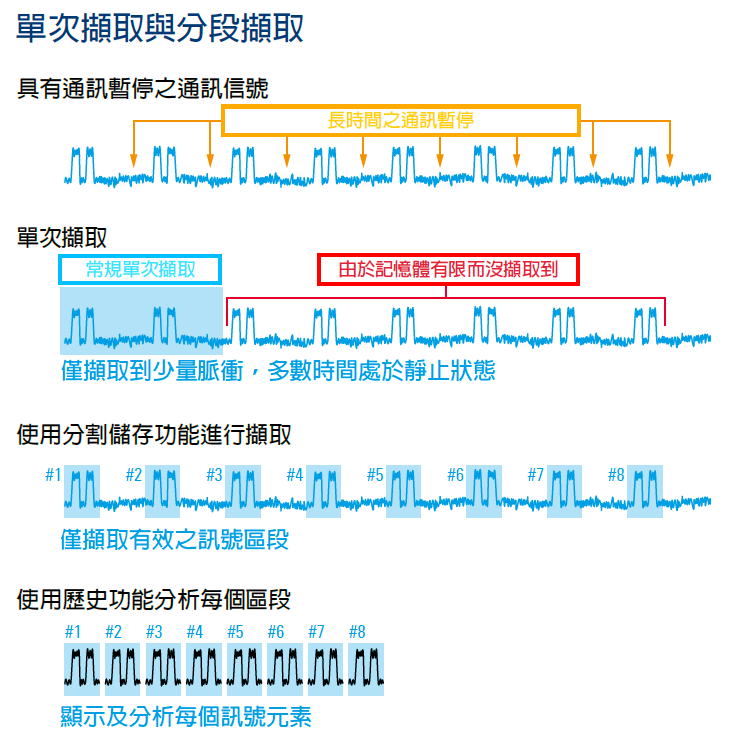

長資料序列通常以無縫單次方式擷取。最大記錄長度取決於可用記憶體和選取的取樣速率。由於最大記錄長度僅有幾毫秒，因此通常僅限於擷取單一通訊協定封包。
限制擷取有效訊號元素
在使用分段儲存功能進行訊號擷取時，可用記憶體會被分割成不同的區段，每個區段包含指定數量的取樣點數。使用者可根據信號中的最大封包長度來定義每個區段的長度。在觸發點，目標訊號段會連同觸發之時間戳記一起儲存在記憶體中，而靜止的區段則不會被擷取。
如果需要最小化盲區時間，可以啟用快速分段模式。啟動此模式時，會立即抑制訊號的即時後處理與顯示，從而最大程度地減少兩次擷取之間的盲點時間，而擷取到的資料會在稍後的時間進行分析。
歷史記錄和分段記憶體
R&S® RTB2系列(標配)與R&S®RTM3000 系列(選配R&S®RTM-K15)提供歷史記錄功能，每通道分段記憶體分別為 260/400 Msample。R&S®RTA4000和R&S®Scope Rider RTH 示波器標配每通道 1000 Msample 和 500 ksample 的分段記憶體功能，這些是同級產品中領先的，並涵蓋類比和數位通道。記憶體可分為幾個區段 (請參閱表格1)。啟動快速分割模式時，盲區時間可縮短到 200 ns。
表格1.分段儲存功能規格
型號
R&S®Scope Rider RTH
R&S®RTB2000
R&S®RTM3000
R&S®RTA4000
最小區段大小
2.5
ksample
10
ksample
5
ksample
5
ksample
最大區段大小
500 ksample
20 Msample
80 Msample
200 Msample
採樣率
50,000波形/秒
30,000波形/秒
< 2,000,000波形/秒
< 2,000,000波形/秒
最小盲區時間
-
< 2.5 μs
< 200 ns
< 200 ns
總記憶體
50 Msample
260
Msample
400
Msample
1000
Msample
在歷史模式下，所有擷取的資料都可在稍後進行分析。高度精確的時間戳記，允許對訊號事件進行精確的時間關聯。可以在擷取表中選擇個別標記的區段進行顯示。另外，也可以使用歷史記錄功能來自動回放所有片段。所有測量工具，包括 QuickMeas 功能、遮罩測試和通訊協定解碼，都可用於分析故障區段。
簡易設定與快速結果

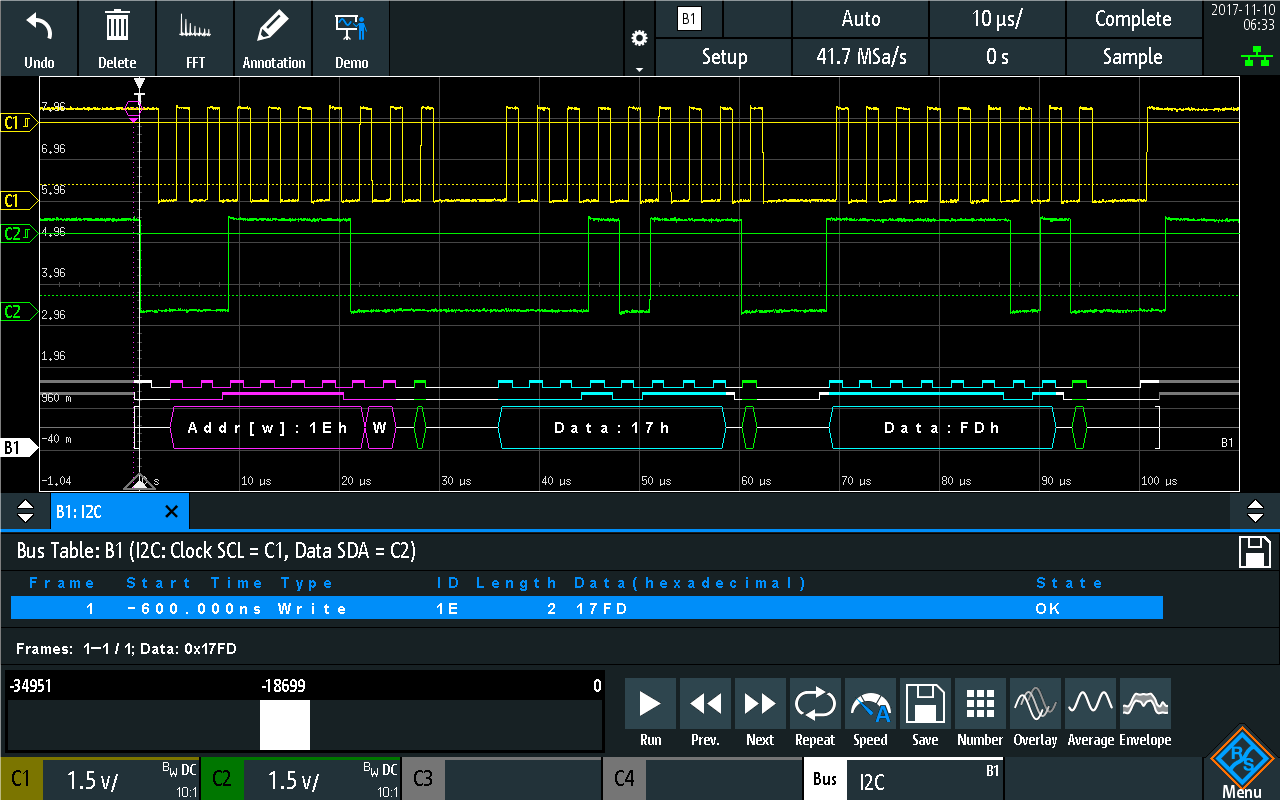

圖中的 I²C 訊號顯示約100μs長度的通訊協定封包。這些通訊協定封包被一分鐘的通訊暫停所中斷。啟動 R&S®RTx-K1 通訊協定解碼選項可快速顯示，10 ksample (83.3 Msample/s 取樣率) 的區段長度足以可靠地解碼和偵測典型的訊號故障。使用者設定此值後，選項會自動計算有多少段可用。在本範例中，約有35,000個區段，相當於24天的最大記錄長度。
在擷取過程中或擷取後均可按下歷史功能按鈕存取先前的擷取記錄。標準遮罩測試和歷史功能提供的導覽選項可協助使用者快速找出訊號故障及其原因。在本範例中，系統時鐘信號在故障封包前幾個封包的故障，是找出錯誤原因的關鍵。時間戳記顯示錯誤是週期性發生的（總是在早上）。系統測試證實，由於線路屏蔽不足，導致它接收到實驗室螢光燈開啟時產生的脈衝。透過改善屏蔽，問題得以解決。
