使用PQ3198簡單的量測變頻器效率

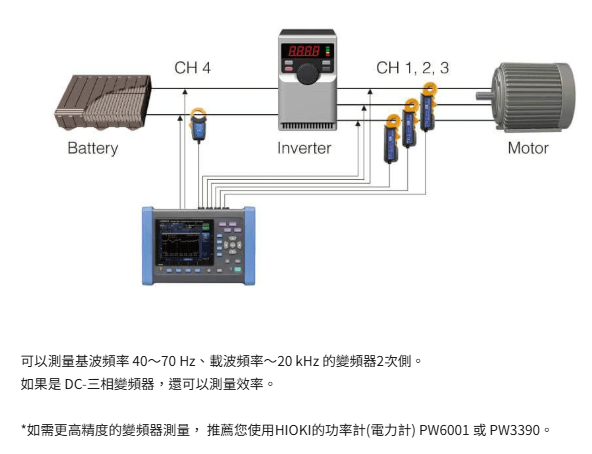

•電力分析儀(電力品質分析儀)PQ3198雖然是用於市電頻率(50/60Hz)的測量，但若是下述的頻率範圍的話，也可測量變頻器的2次側。
基波頻率：40~70Hz
載波頻率：~20KHz
•可同時測量電壓・電流有效值、電壓・電流基波值、湧入電流、功率、效率、功率量、諧波、高次諧波(～80kHz)等變頻器相關的所有數據。
•如果是DC-三相變頻器的話，也可1台完成效率測量。
•更高精度的變頻器測量，推薦使用本公司的功率計(電力計)PW6001，或是PW3390。根據測量帶寬不同，功率計(電力計)和電力分析儀(電力品質分析儀)PQ3198在電壓有效值會有所不同(載波頻率的諧波成分造成的影響)。電流有效值和功率值會是相近的數值(因電流波形和基波相近)。
基波頻率：40~70Hz
載波頻率：~20KHz
•可同時測量電壓・電流有效值、電壓・電流基波值、湧入電流、功率、效率、功率量、諧波、高次諧波(～80kHz)等變頻器相關的所有數據。
•如果是DC-三相變頻器的話，也可1台完成效率測量。
•更高精度的變頻器測量，推薦使用本公司的功率計(電力計)PW6001，或是PW3390。根據測量帶寬不同，功率計(電力計)和電力分析儀(電力品質分析儀)PQ3198在電壓有效值會有所不同(載波頻率的諧波成分造成的影響)。電流有效值和功率值會是相近的數值(因電流波形和基波相近)。

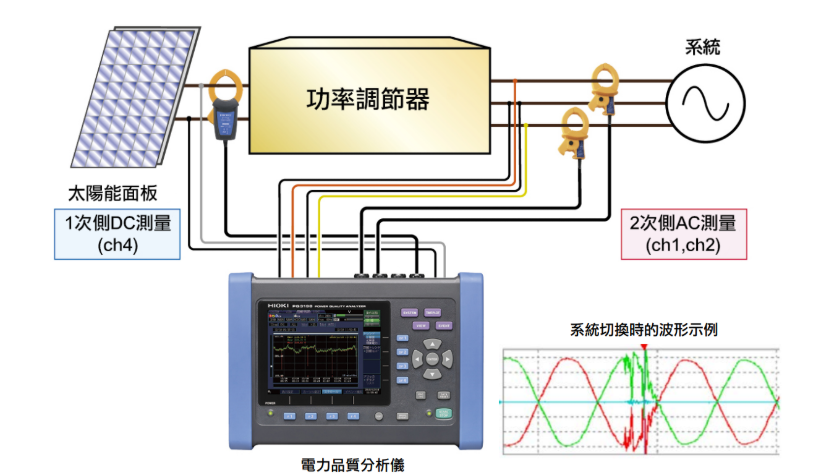

•電力品質分析儀PQ3198可同時測量電力品質或電壓・電流有效值、湧入電流、電壓、電力、效率等，太陽能發電系統相關的所有數據。
•選擇「簡易設定方案」的「基本電力品質測量」，即可進行以下測量。
◆以10分鐘間隔測量：
「閃變」「電壓有效值」「諧波有效值」「總諧波畸變率」「功率因數」
◆事件項目設定：
「暫態電壓」「電壓驟升」「電壓驟降」「瞬停」「電壓有效值」「電流DC變動（僅利用ch4AC/DC感測器時）」「電壓不平衡率（逆相）」「0,3,5,7,9,11次諧波電壓」「0次諧波電流」「總諧波畸變率」
•因為要測量DC電壓，因此ch4連接太陽能面板的1次側。

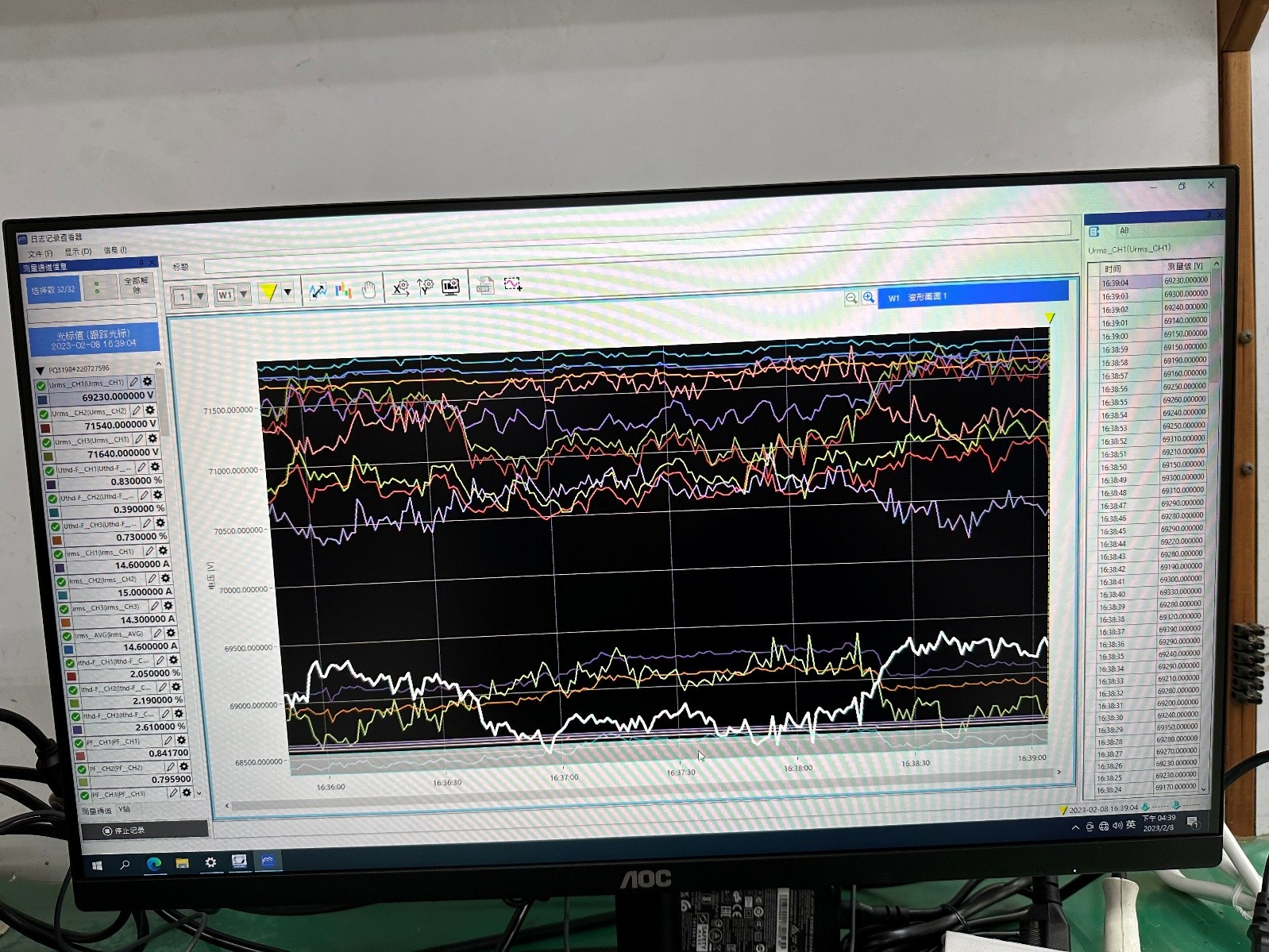

以下為客戶現場量測照片，以及與高階機種之共同量測。
