熱影像儀廣泛利用 - 顯微鏡頭篇

原理簡單說明

熱是一種能量的形式,此能量藉由兩系統間的溫差,進行能量的傳遞,傳導方式如下列:

        1.傳導(Conduction)

        2.對流(Convection)

        3.輻射(Radiation)

其中熱像儀的原理是透過補捉熱輻射的方式,再轉換成溫度數據呈現


熱輻射的傳遞不需要任何介質,所有的物體只要大於絕對零度(-273℃),都會放射出紅外線輻射。


所以熱影像儀不只可捕捉高溫,就算是低溫也可進行量測!!

所以熱影像儀不只可捕捉高溫,就算是低溫也可進行量測!!

所以熱影像儀不只可捕捉高溫,就算是低溫也可進行量測!!


應用說明

熱像儀的原理是捕捉物體散發的熱輻射,所以量測的溫度都是物體的表面溫度!!


在應用上可以應用在:

1.png  2.png  3.png


本篇主要的應用說明主要會聚焦在電力電子----顯微鏡頭的應用

    一般來說,熱像儀大多為可變動式的焦距,量測的有效距離大約從25公分~5公尺左右,所以在電力電子的應用時,如果需要量測極小的物體,就無法有效地拍攝。舉例來說,如果要量測大小在0.1公分左右的物體,一般的熱像儀就無法有效的使用。所以可以搭配 定焦鏡頭(俗稱顯微鏡頭),利用固定焦距的方式進行微小物體的拍攝


以FLIR為例,定焦鏡頭目前有三種,根據焦距的不同,放大的倍率會不一樣

目前定焦鏡頭的型號如下:

Close-up IR lens (100 µm) ,對焦距離:7~10公分

Close-up IR lens ( 50 µm) ,對焦距離:2~5公分

Close-up IR lens ( 25 µm) ,對焦距離:0.5~1.5公分

(根據機型不同,對焦距離不同)







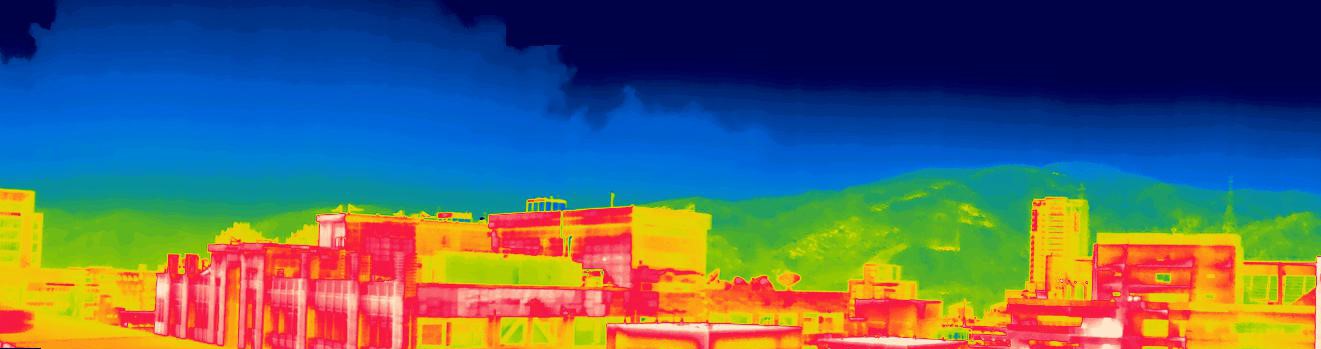

工欲善其事,必先利其器,根據您的工作內容,選擇適用的機型以及搭配的鏡頭,可提高您的工作效率,此外,也可利用拼接的方式,避免利用顯微鏡頭所拍攝的照片過小的問題(如下圖所示)



唐和公司在此預祝各位都能找到適合的量測儀器
