認識狀態監測裡的 PF 曲線：提前預測設備何時出問題

所謂的 PF 曲線，是用來描述設備或零件從開始出現問題、到最後故障這段期間的變化。它會把設備壽命分成幾個階段，並告訴我們在什麼時間點、用哪種檢查方式，可以發現異常的徵兆。

簡單來說，PF 曲線的目的就是幫助我們提早發現設備的潛在故障，讓我們能在「還來得及處理」的時間點做預防性維護，避免真的故障停機，造成更大的損失。

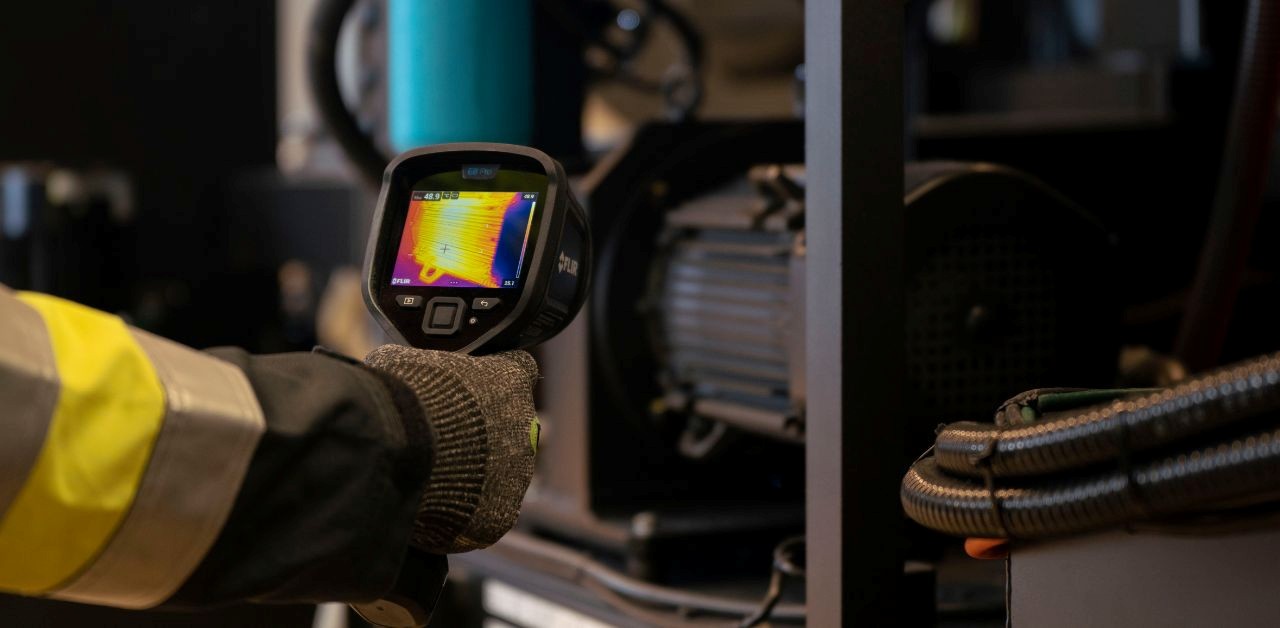

正如前面提到的，溫度監測是預測性維護中常用的一種狀態監控技術，而熱影像就是其中非常重要的一種工具。透過熱影像，我們可以像是架設一道「早期預警系統」，在設備還沒出現明顯異常或故障之前，就先偵測到潛在的磨損或過熱問題。

這種方式可以讓我們提早採取行動，避免問題擴大到需要停機維修的地步，不但能保障設備壽命，也更有效率地安排維護工作。

熱影像：提早發現設備異常的關鍵監測技術

熱影像技術的重點在於偵測設備的溫度變化。雖然單一的溫度數值可能提供一些線索，但如果只看這個數值，其實沒什麼參考價值。舉例來說，工廠裡某台馬達目前的溫度是 73°C，光看這個數字，你可能會問：「這樣會不會太熱？」不過如果沒有更多背景資料，我們根本無法判斷這是不是異常。

就算我們查到這台馬達的正常運轉溫度範圍是 50°C到 80°C，那 73°C 看起來雖然還在安全範圍內，但已經偏高了。問題來了：這台馬達多久該保養一次？現在的狀況是否健康？什麼時候需要維修？會不會很快就故障？光靠現在這個數據，我們無法回答這些問題，更不用說預測未來會發生什麼。



如何利用精確的溫度讀數測量資產健康狀況

了解一台機器的健康狀況，絕對不是只靠一次溫度量測就能判斷的。因為像負載變化、散熱效果好不好、現場環境條件等等，這些內外部因素都會影響設備的運作溫度。

如果能持續追蹤設備的溫度變化，狀態監控人員就能更全面地掌握設備的實際運行狀況。舉個例子來說：假設我們每個月記錄一台在 2019 年 1 月安裝的電動馬達的溫度變化，會發現它的溫度大多落在 50°C 到 55°C 之間，還會隨著季節略微變動。這代表這台馬達基本上運作穩定，沒有過載或異常，一兩個月定期檢查一次就可以。

但如果是另一台馬達，溫度卻慢慢一直上升，那就可能有問題了，像是零件老化、灰塵堆積、散熱不良或其他環境因素造成的。這樣的趨勢就是一種警訊，也說明了為什麼定期清潔和維護非常重要。

重點是，我們不能只看單一次的溫度數據，因為每台馬達的正常運作溫度範圍可能都不一樣。要看得出異常，我們需要有長期的溫度趨勢資料。只要把這些數據持續記錄下來，就可以畫出屬於那台馬達的溫度曲線，這樣就能建立一個判斷它「正常與否」的基準模型。

像這樣的趨勢圖，不但可以幫助我們快速看出異常變化，也能根據不同的設備與製程條件，判斷每台馬達的實際運作規格，是預測性維護裡很重要的工具之一。

實際案例觀察：電動馬達的季節性溫度變化

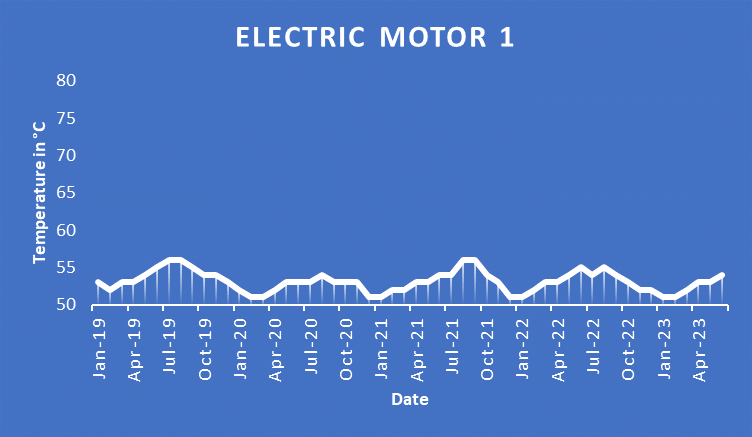

從這張圖可以看出，這台電動馬達的運轉溫度大致落在 50°C 到 55°C 之間，跟季節變化的趨勢蠻一致的——夏天溫度稍高，冬天則比較低。

那這樣的溫度變化代表什麼意思呢？基本上可以判斷，這台馬達的運作狀況蠻穩定的，溫度落在標準工作範圍的低端，看不出有過載或高負載的情況。所以如果沒有突發的溫度異常，其實不用太頻繁檢查，每兩三個月巡檢一次就差不多了。

目前看起來，這台馬達沒有明顯的異常徵兆，預期短期內應該都會持續穩定運作，不太需要額外擔心。

辨識異常：當電動馬達溫度開始上升時

隔年，在原本那台馬達旁邊又新增了一台新的電動馬達，同樣也有做每個月的溫度紀錄。從下面的圖表可以看到，這兩台馬達的溫度變化開始出現差異，讓我們能更清楚地比較、判斷這台新馬達是否有異常狀況。

觀察異常趨勢：電動馬達 2 的溫度變化分析

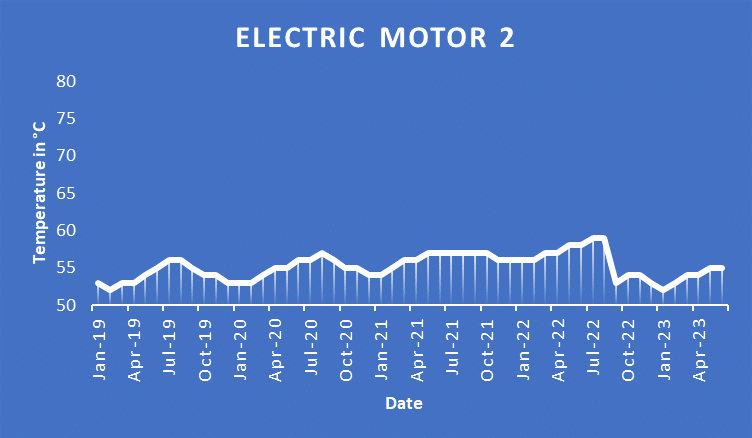

這張圖顯示了電動馬達 2 在這幾年內的溫度變化趨勢，我們可以從中看出幾個關鍵觀察：

•季節性變化 & 溫度異常上升：一開始，這台馬達的溫度跟之前那台馬達一樣，會隨著季節變化起伏。但到了 2021 年，溫度明顯上升，跟過去的趨勢不同，這可能代表設備出現潛在問題。

•短暫回穩現象：在 8 月和 9 月，馬達溫度有明顯下降，可能當時有進行清潔、維修或改善了環境條件，使它恢復到較理想的運作狀態。

•雖有波動仍在可接受範圍：整體來說，雖然溫度有變化，但仍在運作規範內。了解這台馬達的歷史資料，能幫助我們更準確預測它未來的運作可靠性。

•環境因素影響大：這種溫度變化在一些灰塵多、散熱不良、氣流受阻的環境中很常見。像是散熱片被髒汙堵住、空氣循環不良等問題，會導致溫度逐步升高，但透過清潔與改善，冷卻效率是可以恢復的。

•其他可能原因：除了環境，也有可能是馬達本身的負載增加、皮帶或傳動鏈條出問題，或是冷卻風扇沒對準、排熱不順等因素。

•為什麼要定期監測與保養？
這張圖提醒我們：只看一筆溫度數據其實不夠準，重點是長期追蹤與趨勢判讀。即使看起來溫度還在合理範圍內，只要出現異常上升，就要進一步檢查或保養，避免問題惡化成設備故障。

總結來說，熱影像和溫度監測能幫助我們及早發現異常，但要真正找出問題原因，還是需要結合現場的清潔、維護紀錄和設備使用歷史。透過定期測量、追蹤趨勢和了解環境，才能真正確保設備維持最佳狀態，延長使用壽命，降低停機風險。
