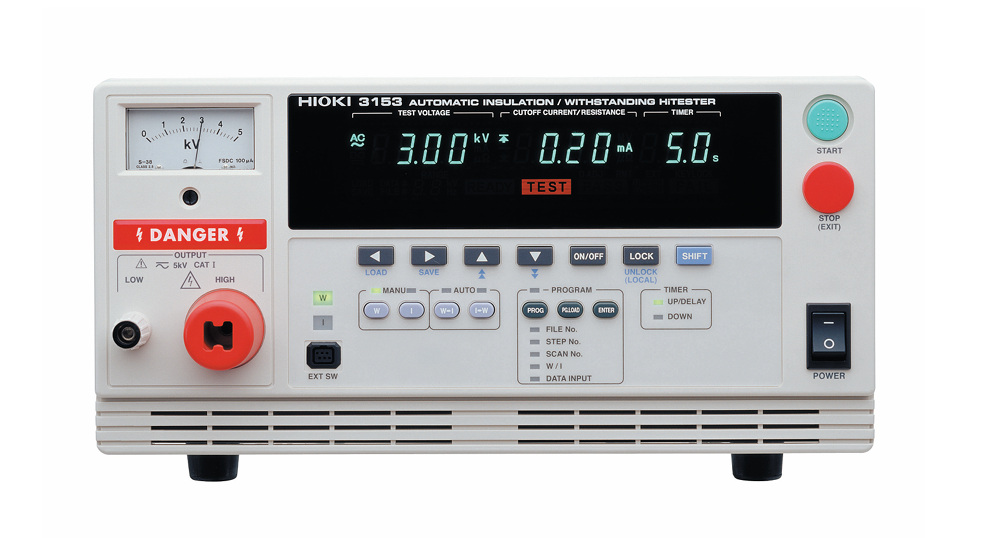

HIOKI 3153自動絕緣/耐壓測試儀Optional Function
除了W/I的量測外，主機還支援可編程測試，提供32個測試程式檔，每個檔有50個測試點。此外，它還支援optional function的設定，最多可以設定15種條件，並且可以在各種條件下進行測試。在設定optional function時，需在相應功能的編號進行選擇和設定。附件提供了不同optional function編號對應的動作參考。
要啟用此功能，只需同時按下主機的SHIFT和STOP按鍵，然後在READY模式下進行設定。這項功能的詳細解說將有助於充分發揮HIOKI 3153的性能，提升您的工作效率。

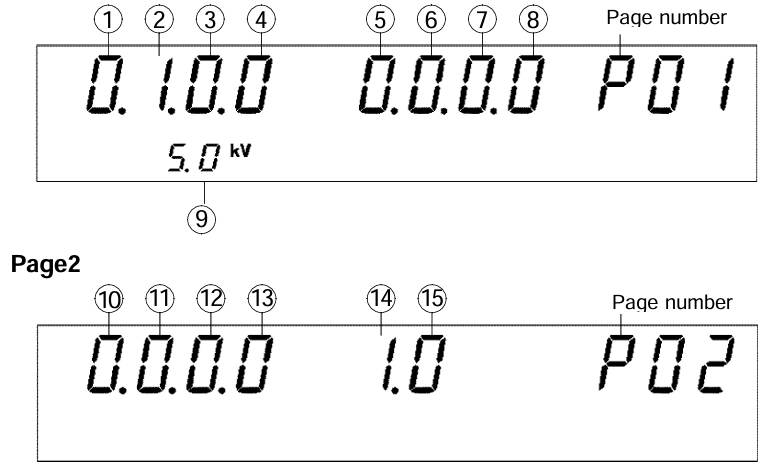

Page 1
|
1 PASS 保持功能 : 此功能保留 PASS 狀態以協助驗證測試中篩選的值。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
2 FAIL 保持功能 : 此功能保留 FAIL 狀態以協助驗證測試中篩選的值。 |
|
|
Selection |
0: 關閉設定 1: 開啟 (初始設定) |
|
3 保持功能 : 啟用此功能可在測試被 STOP 鍵中斷時保持目前狀態。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
4 瞬間輸出 : 瞬時間出功能僅在按住 START 鍵時允許電流輸出。遙控器上 的 START 鍵或透過外部 I/O 的 START 訊號具有相同的效果。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
5 雙重確認功能 : 啟用此功能後，僅在 STOP 鍵後約 0.5 秒內按下 START 鍵時才開始測試。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
6 FAIL 模式 : 啟用此功能可將保持釋放限制為主機上的 STOP 鍵。. |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
7 介面命令"START"功能 : 開啟此功能可啟用介面 START 指令。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
8 聯鎖功能 : 啟用此功能可啟動外部 I/O 互鎖端子。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
9 輸出電壓限制值功能 : 啟用此功能可設定輸出電壓的上限值（耐壓和絕緣 電阻測試通用）。 |
|
|
Selection |
0.5～5.0 kV（可以0.1 kV為單位設定）（初始設定：5.0 kV） |
|
10 絕緣電阻測試測量範圍 : 選擇是否要使用固定範圍或自動範圍作為絕緣電 阻測試測量範圍。根據預設的下限值自動選擇固定 範圍。自動量程根據測量值在量程之間切換，但顯 示該值需要時間，因為它是在切換量程後顯示的。 （這大約需要 1.5 秒。） |
|
|
Selection |
0: 固定量程 (初始設定) 1: 自動量程 |
|
11 絕緣電阻測試端接模式 : 執行絕緣電阻測試時，設定是否要在設定的測試 時間內進行測試，無論是否做出決定，在執行 PASS 篩選時終止測試，還是在執行 FAIL 篩選時 終止測試。此模式在測試時間設定後有效。 |
|
|
Selection |
0: 測驗設定時間 1: 在 PASS 篩選時終止測試 2: 在 FAIL 篩選時終止測試 |
|
12 啟動期間的篩選設置 : 選擇是否在直流耐壓測試的斜坡上升期間進行篩選。 |
|
|
Selection |
0: 加速期間不進行篩選（初始設定） 1: 啟動期間的篩選 |
|
13 PC interface 電腦介面 : 啟用此功能可以選擇要使用的 PC 介面。 |
|
|
Selection |
0: RS-232C (9600 bps) (初始設定) 1: RS-232C (19200 bps) 2: GP-IB |
|
14 啟動保護功能 : 選擇每次測試完成後的放電時間內START是否無效。 |
|
|
Selection |
0: 關閉設定 (初始設定) 1: 開啟 |
|
15 TEST訊號輸出 : 選擇外部 I/O TEST 訊號輸出和 TEST 閃爍時是否包含TEST 訊號輸出中。 |
|
|
Selection |
0: TEST 訊號ON，包括 TEST 閃爍時（初始設定） 1: TEST 訊號 OFF，TEST 閃爍 2: TEST 訊號 ON，僅當 TEST 閃爍時（不包括斜坡下降時間） |
