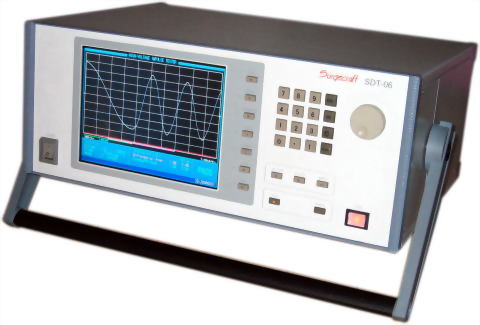

• Surgecraft SDT06/0R6 層間短路測試器

Surgecraft SDT06/0R6 層間短路測試器

層間短路測試器能準確檢測通過比較試驗與已知標準繞組的波形繞組故障
10-bit A/C 轉換器。高解析度提供精確的測試
改善了短路測試器的基本性能,能進行局部放電噪聲檢測
型號 : Surgecraft SDT06/0R6

SDT0R6

SDT06

輸出電壓

10V - 600V 1V-step

2006,000Volts10V-step

脈衝

Max. 0.18 焦耳

Max. 0.18 焦耳

電感範圍

10uH 或以上(recommendable)

10uH(recommendable)

CPU

Hitachi SH4 Renesas Technology Corp.

HITACHI SH4 (Renaissance Technology

採樣速率

10-bit/(10nano-sec. (電壓解析1024, 100MHz)

10-bit/10nano-sec(電壓解析1024, 100MHz)

波形顯示範圍

620 x 340

620 x 340

使用電源

AC100V - 240V ±5%50/60Hz

AC100V - 240V ±5%50/60Hz

介面

RS-232CLAN (選配)

RS-232CLAN (選配)

尺寸/重量

450(W) x 310(D) x 180(H) mm, 9kgs.

450(W) x 310(D) x 180(H) mm, 9kgs.

配件

AC 電源線(1.5m x 1), 高電壓測試線(1.5m x 1)

AC 電源線(1.5m x 1), 高電壓測試線(1.5m x 1)

l層間短路測試器能準確檢測通過比較試驗與已知標準繞組的波形繞組故障

l10-bit A/C 轉換器。高解析度提供精確的測試

l改善了短路測試器的基本性能,能進行局部放電噪聲檢測

l可進行主線圈的電感估計。估計值是通過高電壓計算出來的,估計的值可能和LCR 測試計測量出來的值不一樣

l主要記憶體可儲存 225 種主波形。主波形及測試波形可被顯示於PC

l統計數據,如損壞百分率,方差等可以顯示在曲線圖

l可藉由PC 遠端控制
