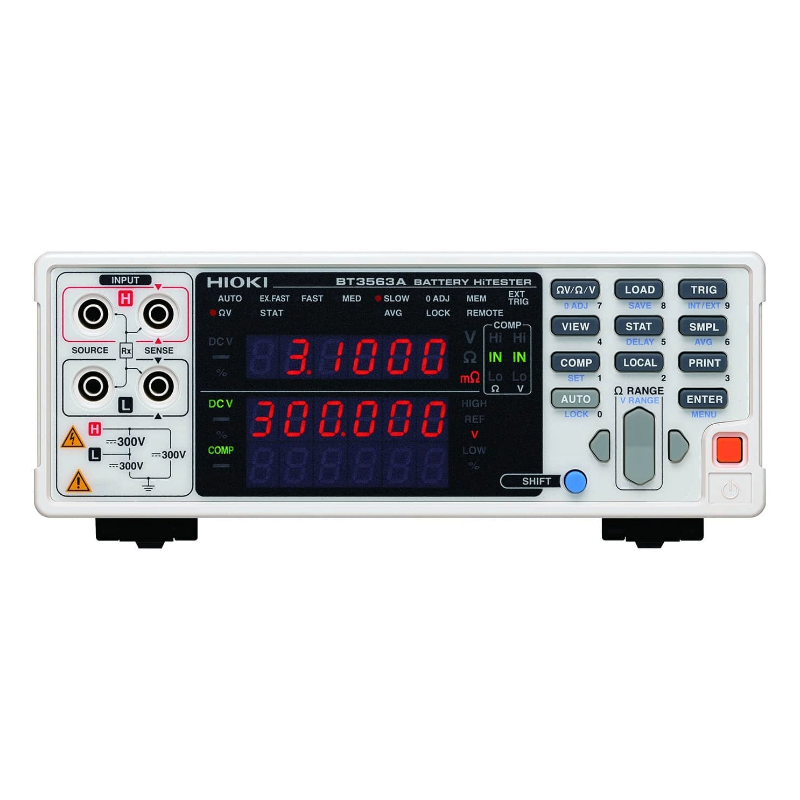

HIOKI BT3563A 電池內阻計
● 同時測量內部電阻和開路電壓。
● 針對xEV或最高100 V的中型電池組的大型電池的全自動生產線測試。
● 電阻測量範圍：3mΩ/ 30mΩ/ 300mΩ/ 3Ω/ 30Ω/ 300Ω/ 3kΩ。
● 電壓測量範圍：6 V / 60 V / 300 V。
● 電壓測量範圍：6 V / 60 V / 300 V。
● 針對xEV或最高100 V的中型電池組的大型電池的全自動生產線測試。
● 電阻測量範圍：3mΩ/ 30mΩ/ 300mΩ/ 3Ω/ 30Ω/ 300Ω/ 3kΩ。
● 電壓測量範圍：6 V / 60 V / 300 V。
● 電壓測量範圍：6 V / 60 V / 300 V。
型號 :
HIOKI BT3563A
•同時測量內部電阻和開路電壓。
•用於xEV的大型包裝或最高300 V的大型包裝的全自動生產線測試。
•電阻測量範圍：3mΩ/ 30mΩ/ 300mΩ/ 3Ω/ 30Ω/ 300Ω/ 3kΩ
•電壓測量範圍： 6 V / 60 V / 300 V
•區域網域配備
•用於xEV的大型包裝或最高300 V的大型包裝的全自動生產線測試。
•電阻測量範圍：3mΩ/ 30mΩ/ 300mΩ/ 3Ω/ 30Ω/ 300Ω/ 3kΩ
•電壓測量範圍： 6 V / 60 V / 300 V
•區域網域配備
基本參數 (精度保證期間 1年, 調整後精度保證期間 1年)
| 電阻測量量程 |
3 mΩ（最大顯示: 3.1000 mΩ, 解析度: 0.1 μΩ, 測量電流: 100 mA） 30 mΩ（最大顯示: 31.000 mΩ, 解析度: 1 μΩ, 測量電流: 100 mA） 300 mΩ（最大顯示: 310.00 mΩ, 解析度: 10 μΩ, 測量電流: 10 mA） 3 Ω（最大顯示: 3.1000 Ω, 解析度: 100 μΩ, 測量電流: 1 mA） 30 Ω（最大顯示: 31.000 Ω, 解析度: 1 mΩ, 測量電流: 100 μA） 300 Ω（最大顯示: 310.00 Ω, 解析度: 10 mΩ, 測量電流: 10 μA） 3 kΩ（最大顯示: 3.1000 kΩ, 解析度: 100 mΩ, 測量電流: 10 μA） 測量代表精度: ±0.5% rdg ±10 dgt（3 mΩ量程）, ±0.5% rdg ±5 dgt（30 mΩ量程以上） 測量電流頻率: 1 kHz ±0.2 Hz 測量方式: 交流4端子法 |
|---|---|
| 電壓測量量程 |
6 V（最大顯示: 6.00000 V, 解析度: 10 μV） 60 V（最大顯示: 60.0000 V, 解析度: 100 μV） 300 V（最大顯示: 300.000 V, 解析度: 1 mV） 測量代表精度: ±0.01% rdg ±3 dgt |
| 測量響應時間 | 10 ms |
| 採樣時間 |
Ω或是V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω或是V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
| 功能 | 接觸檢查功能, 調零功能, 脈衝測量功能, 比較器功能 (Hi/ IN/ Lo), 統計運算功能 (最多30,000筆數據), 延遲功能, 平均功能, 設定保存功能 (保存畫面設定) , 儲存功能, 支援LabVIEW®驅動 |
| 介面 |
LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, 列印機I/F兩用) EXT I/O (37-pin Handler interface) 類比輸出 (DC 0 V〜3.1 V) |
| 電源 | AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max. |
| 尺寸/重量 | 215W × 80H × 295D mm, 2.4 kg |
| 附件 | 使用說明書 ×1, 電源線 ×1, 使用上的注意事項 ×1 |
