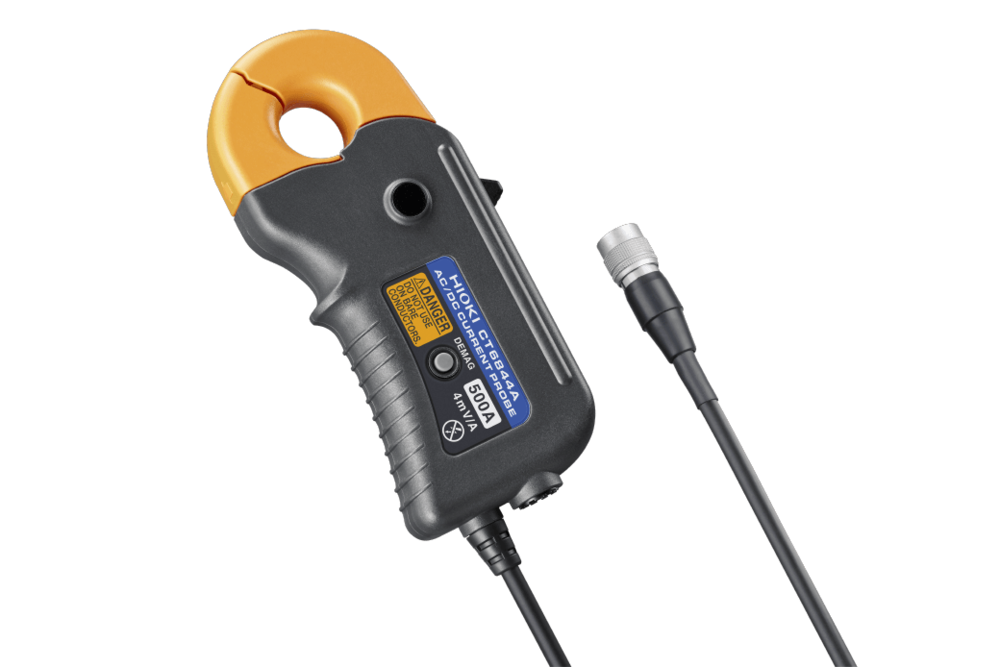

HIOKI CT6844A 交直流電流探頭
高精度電流測試
Hioki 的鉗形 AC/DC 電流傳感器可以直接連接到 Hioki 功率分析儀和內存記錄儀。
此外，它可以通過使用可選的傳感器單元連接到功率計、示波器、數字萬用表等。
與具有 1 MΩ 或更高輸入阻抗的儀器一起使用。
Hioki 的鉗形 AC/DC 電流傳感器可以直接連接到 Hioki 功率分析儀和內存記錄儀。
此外，它可以通過使用可選的傳感器單元連接到功率計、示波器、數字萬用表等。
與具有 1 MΩ 或更高輸入阻抗的儀器一起使用。
型號 :
HIOKI CT6844A
高精度電流測試
Hioki 的鉗形 AC/DC 電流傳感器可以直接連接到 Hioki 功率分析儀和內存記錄儀。
此外，它可以通過使用可選的傳感器單元連接到功率計、示波器、數字萬用表等。
與具有 1 MΩ 或更高輸入阻抗的儀器一起使用。
Hioki 的鉗形 AC/DC 電流傳感器可以直接連接到 Hioki 功率分析儀和內存記錄儀。
此外，它可以通過使用可選的傳感器單元連接到功率計、示波器、數字萬用表等。
與具有 1 MΩ 或更高輸入阻抗的儀器一起使用。
基本規格
| 額定電流 | 500 A 交流/直流 | |||||
|---|---|---|---|---|---|---|
| 頻率帶寬 | 直流至 500 kHz | |||||
| 可測導體直徑 | 最大限度。φ 20 毫米（0.79 英寸） | |||||
| 最大限度。允許輸入 |
±800 Apeak （在 40°C/104°F 或更低的環境中，20 ms 內） |
|||||
| 輸出電壓 | 4毫伏/安 | |||||
| 輸出電阻 | 50Ω±10Ω | |||||
|
準確度（幅度） ±（讀數的 % + 滿量程的 %） |
直流：0.2% + 0.02% 直流 < f ≤ 100 Hz：0.2% + 0.01% |
|||||
| 線性度 | ±20 ppm 典型值 | |||||
|
共模電壓抑制比 (CMRR) |
DC 至 1 kHz：150 dB 或更大 1 kHz 至 10 kHz：135 dB 或更大 10 kHz 至 100 kHz：120 dB 或更大 100 kHz 至 300 kHz：100 dB 或更大 （對輸出電壓和共模電壓的影響） |
|||||
| 自動相位校正 | 連接 PW8001 時自動進行相位校正 | |||||
| 工作溫度、濕度 | -40°C 至 85°C（-40°F 至 185°F），80% RH 或更低 | |||||
| 標準 |
安全 IEC 61010-2-032: 2012 / EN 61010-2-032: 2012 D 型 EMC IEC 61326-1: 2012 / EN 61326-1: 2013 |
|||||
| 耐壓 | 交流 4,260 伏 | |||||
| 額定電源電壓 | ±11V 至 ±15V | |||||
| 最大限度。額定功率 | 7 VA 或更低（使用 ±12 V 電源測量 500 A/55 Hz 時） | |||||
| 尺寸和質量 |
大約。153 毫米寬 × 67 毫米高 × 25 毫米深 （約 6.02 英寸寬 × 2.64 英寸高 × 0.98 英寸深），400 克（14.1 盎司） |
|||||
| 電纜長度 | 大約。3 米（9.84 英尺） | |||||
| 包含的配件 |
・標記帶（×6） ・便攜包 ・使用說明書 |
|||||
主要特點
- 頻率帶寬 DC 至 500 kHz，額定電流 500 A AC/DC
- EV電池充放電效率的高精度測量
- 光伏發電系統直流功率的高精度測量
- 非常適合用於 -40°C 至 85°C 寬溫度範圍的環境測試
- 單手操作和堅固的鎖定機構
-
高精度（幅度）：[DC]±0.22%，[50/60 Hz]±0.21%
高精度（相位）：[50/60 Hz]±0.1°
