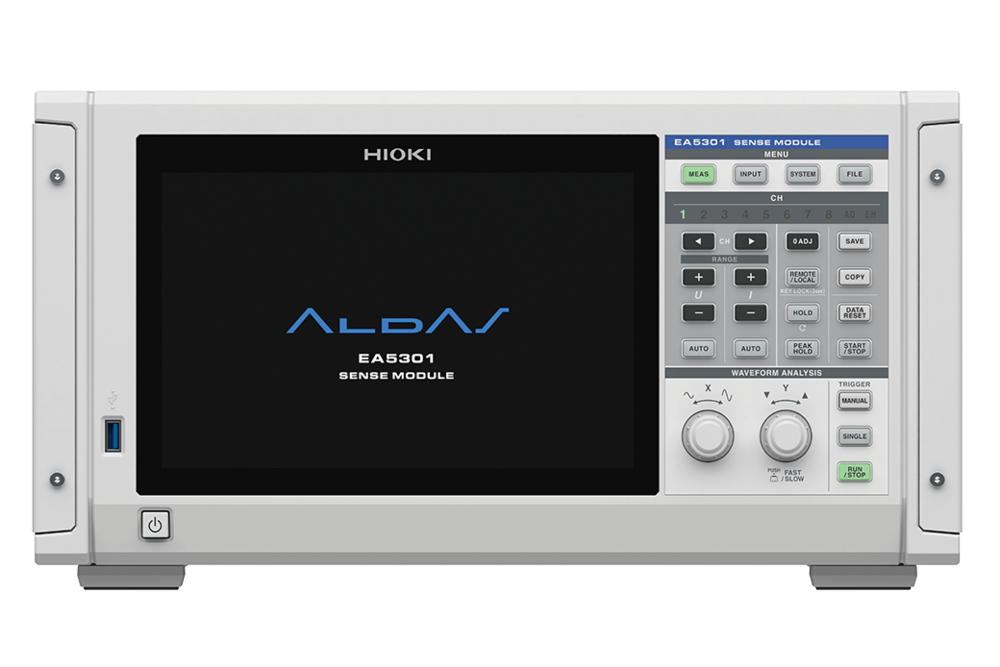

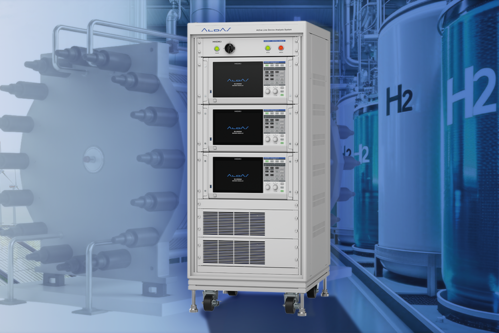

與客製化產品ALDAS-E、-F相比ALDAS-Mini更加迷你、輕巧，無須改造既有設備就可以直接進行測量，與以往帶有增壓器的FRA不同，可以直接用既有的電解用DC電源，能夠方便的組入系統中。
可測量電流範圍為20 A ～ 500 A　（依感測器而異），大型電芯也可以輕鬆量測。

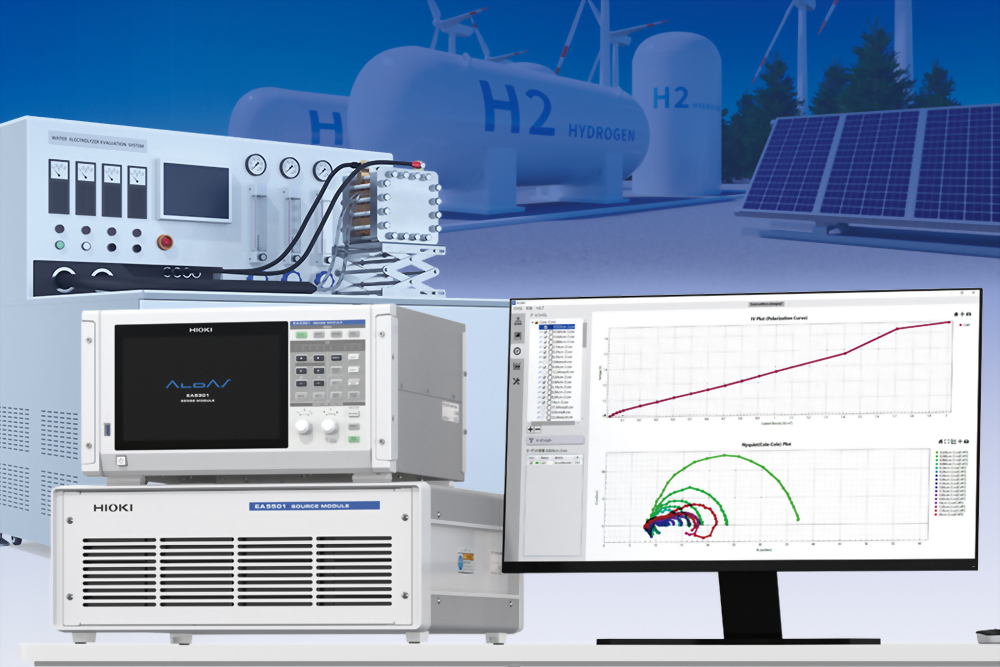

連接PC可透過軟體直接觀測全體的電流密度範圍，與I-V曲線測量和Nyquist plot，讓量測更加直覺化。

■主要用途

●適用電芯
小型（1cm²）或是大型電解電芯的評價。
可對應PEMEC、SOEC、AWE、AEM等各式各樣的電解電芯。

●適用於氫能製造
 電流密度的提升與延長壽命之材料特性分析與改善。
 效率提升與減少成本等運轉條件的評價。
電芯的健全性監控與劣化要因診斷。

●材料研究
 為提升電芯性能之新媒介、膜與其他材料之調查。
 各種運轉條件下的電荷移動或質量移動特性的評價。


更多關於本系統與測量對象的連接方法、PC設定等可參考右側影片。

使用目前常用的電解電芯的EIS測量(電化學阻抗譜)，對流過大電流的大型電芯或是電芯堆疊進行測量是非常困難的。
ALDAS-Mini可以使用EIS測量進行電解電流從數A的小型電芯到最大500A(*1)的大型電芯。

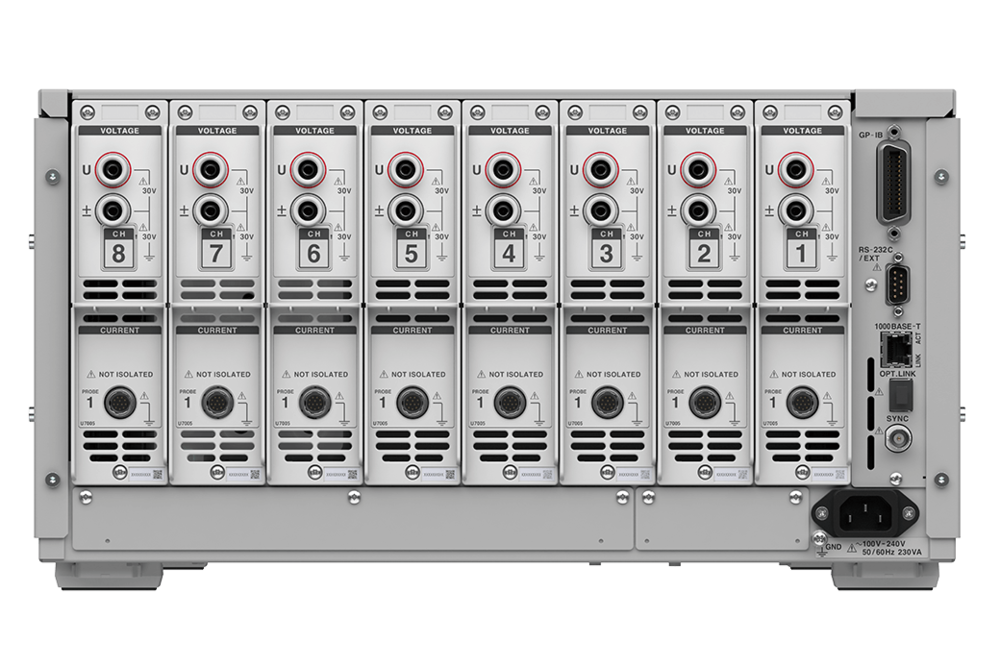

電芯堆疊內部中複數的電芯可以同時最多測量8個電芯，比較電解中各電芯的狀態。

適用場景
・超過100 cm² 的大型電芯的評價
・實際使用環境下的材料特性的評價
・考慮產品壽命下運作條件的探索

*1: 如要進行500 A 以上的電解電流測量，請洽HIOKI。

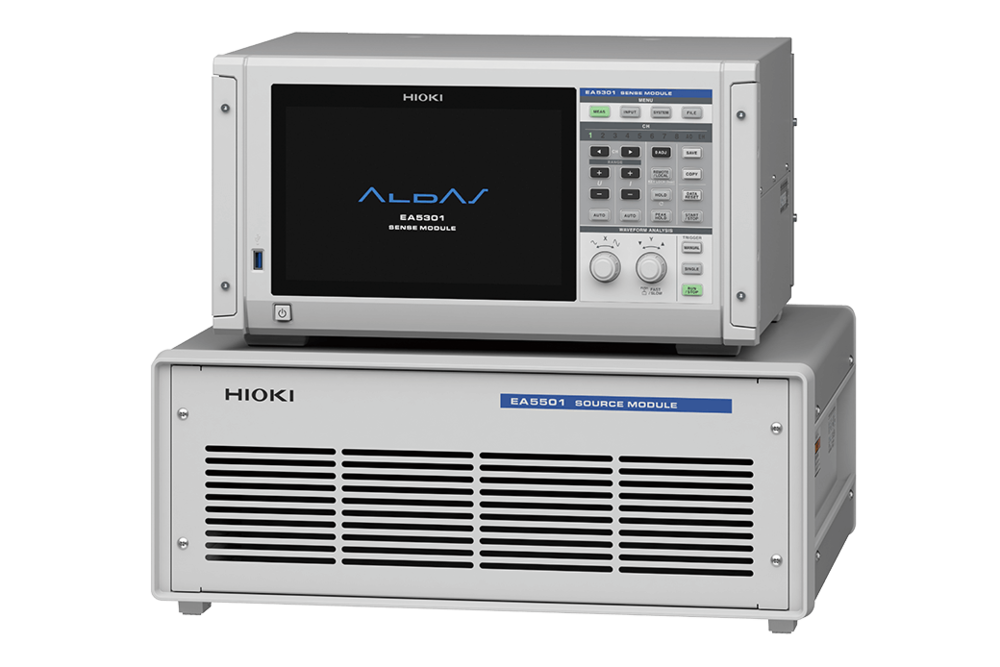

ALDAS-Mini無須改造現有設備可直接連接。與以往帶有增壓器的FRA (Frequency Response Analyzer)不同，可以直接用既有的電解用DC電源。




設定步驟

STEP 1: 連接電流源

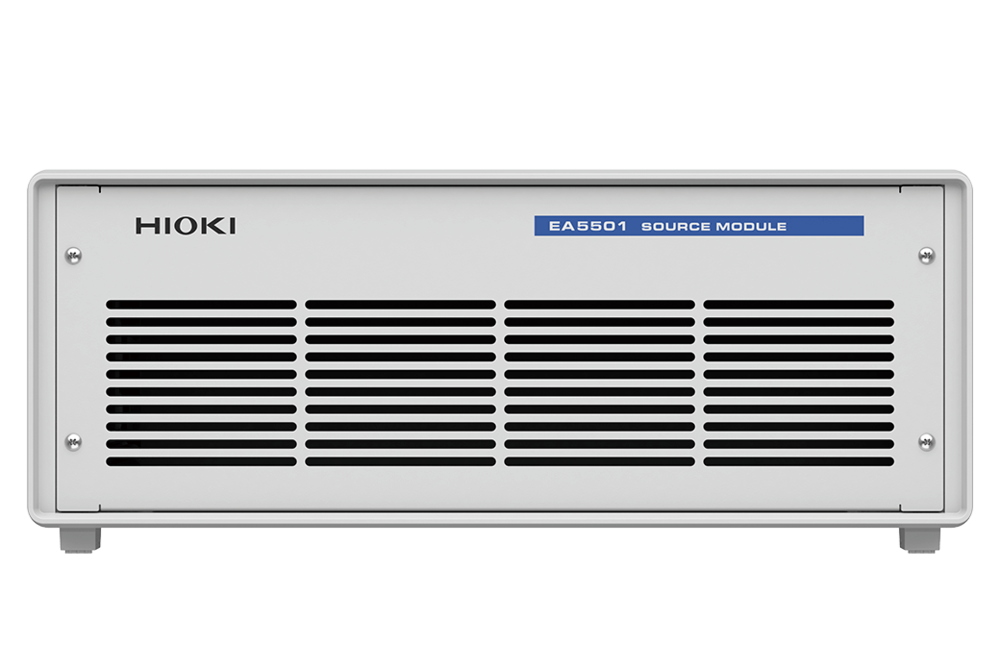

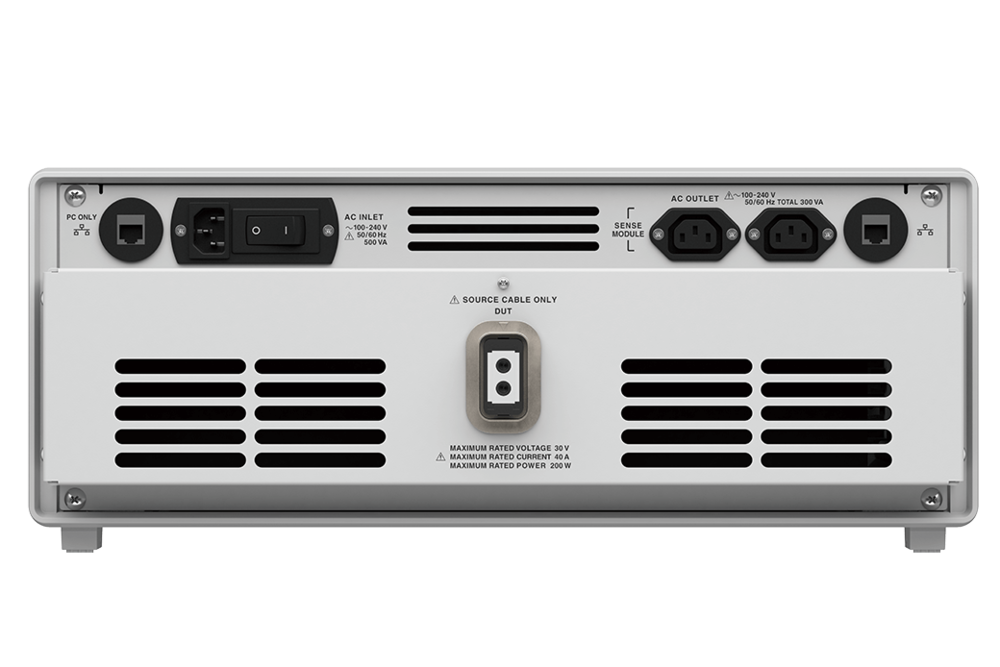

使用source連接線連接source模組與電解裝置。並輸入測量電流。

STEP 2:連接測量線
連接電流測量用的勾式感測器。並使用sense連接線連接sense模組與各電芯。

STEP 3:測量開始
計測進行PC軟體必須的設定後， 開始測量。即時顯示I-V曲線與Nyquist plot。
