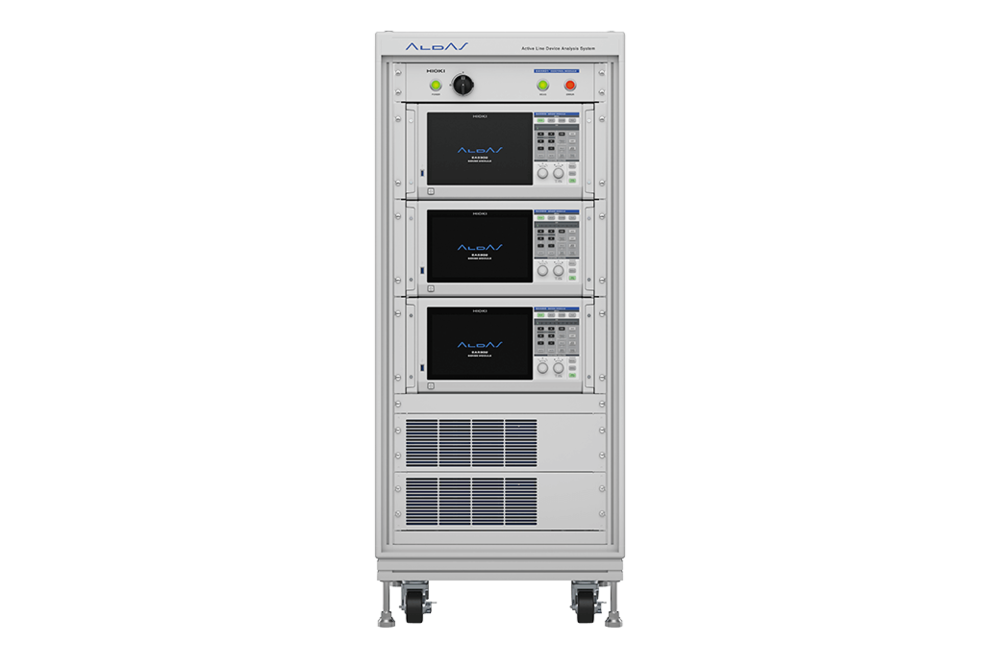

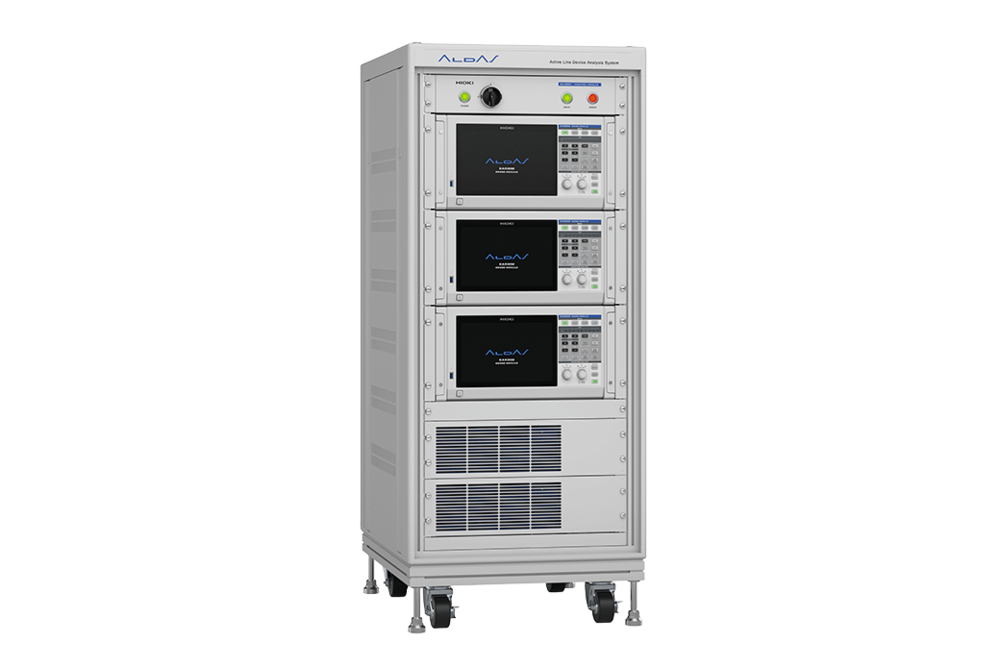

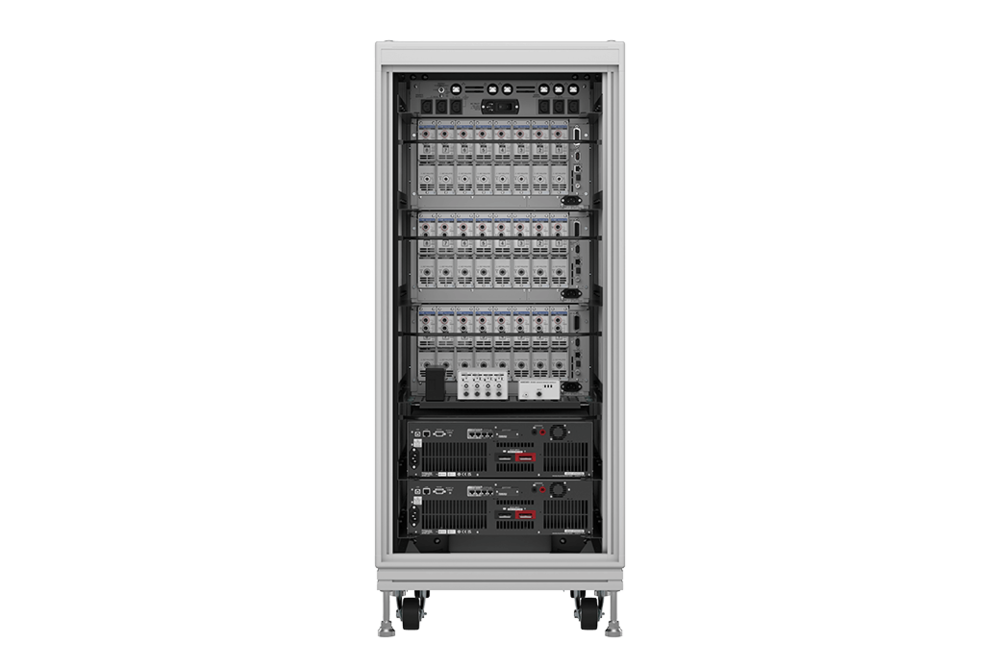

HIOKI EIS 測量系統 ALDAS-E
透過高速電化學阻抗譜（EIS）測量實現無與倫比的精度。
ALDAS-E 是一款專為大型千瓦級至兆瓦級電解槽和燃料電池優化的電化學阻抗譜 (EIS) 測量系統。其原位測量功能有助於探索最佳運行點，並提供數據驅動的電池堆內部狀態和退化機制分析。與傳統方法不同，ALDAS-E 支援在示範運行和商業運行期間對大型電池堆進行阻抗分析。
主要特點
- 實際運轉中千瓦級至兆瓦級電堆的電化學阻抗譜（EIS）測量
- 可同時測量堆疊和電池，最多可達 48 個通道
- 高速電化學阻抗譜測量
- 低頻範圍內穩定且高精度的測量
- 可輕鬆連接至現有電解槽和燃料電池系統
| 測量目標 | 電解池、燃料電池、電池堆 |
|---|---|
| 測量參數 | 阻抗（R、X、θ、Z）、電壓（V）、電流（I） |
| 測量模式 | 日誌記錄模式，EIS模式 |
| 測量電壓範圍 | 1.5伏至1000伏 |
| 顯示模式 | 奈奎斯特圖、波特圖、對數圖 |
| 測量電流範圍 |
400 mA 至 2000 A (CT6877A) 最大 10 kA（取決於感測器的組合） |
| 最大應用測量訊號 |
80 Ap-p（50 V 時） 電壓高於 50 V 時需降額使用 |
| 測量頻率範圍 | 10 兆赫茲至 100 千赫茲 |
| 輸入通道數 | 1至48個通道 |
| 尺寸和重量 |
13U 機架式機櫃 (Z5411)：約 570 寬 × 860 高 × 650 深 mm（22.4 吋寬 × 33.9 吋高 × 25.6 吋深）（含腳輪，不含突出部份）， 約 85 公斤（EA5302-0811122122122122122122122121221221221221229 × 20機架式機櫃 (Z5412)：約 570 寬 × 1100 高 × 650 深 毫米（22.4 吋寬 × 43.3 吋高 × 25.6 吋深）（含腳輪，不含突出部份），約 125 公斤（EA5302-08 × 2，EA 不含突出部分)，約 125 公斤（EA5302-08 × 2，EA502 EA (Z5413)：約570寬×1360高×650深毫米（22.4寬×53.5高×25.6深英吋） （含腳輪，不含突出部分） 約150公斤（EA5302-08×3，EA5502×2，EA5901×1） |
| 電源 |
100V 至 240V 交流電，50Hz/60Hz 13U 機架式機櫃 (Z5411)：最大額定功率 360VA； 19U 機架式機櫃 (Z5412)：最大額定功率 815VA； 24U 機架式機櫃 (Z5412)：最大額定功率 815VA； 24U 機架式機櫃式機組 (Z54913) 24U 機架式機架式 (Z54965) 額定功率機櫃式機殼機組式 (Z54913) 24U 機架式機架式 (Z54965VA 354965 額定功率。 |
| PC要求 |
作業系統：Windows 11 介面：有線區域網路 |
在千瓦級至兆瓦級電堆實際運作期間進行EIS測量
對於採用多線配置的大型電解槽，當整流器向電堆傳送高電流時，可以組合使用多個電流感測器來測量高達 10 kA 的電流。這樣，在電解槽運作過程中，即可透過偵測雜訊較大的直流電流中的微弱交流訊號來進行電化學阻抗譜 (EIS) 測量。
同時觀察堆疊效能和多個電池狀態
多通道測量可同時追蹤整個電池堆和單一電池單元的阻抗，從而實現對電池堆的全面觀測。此測量系統可擴展至1至48個通道。
高速電化學阻抗譜測量縮短了測試週期
為了觀察擴散電阻區域，阻抗測量必須擴展到低頻範圍。然而，這些測量極具挑戰性，因為它們需要相當長的時間才能完成。例如，典型的電化學儀器完成一次從 10 kHz 到 0.01 Hz 的掃描大約需要 30 分鐘。
而 ALDAS-E 可以在大約 7.6 分鐘*¹ 內同時在 8 個通道上完成相同的測量。這種速度優勢和平行測量能力顯著提高了評估電解池和燃料電池系統的效率。
（*1：測量條件：10 kHz 至 0.01 Hz，30 個測量點，快速模式）
即使在低頻範圍內，也能實現穩定、高精度的測量。
我們目前的感測器方法避免了分流方法常見的溫度漂移問題。高精度電流測量確保了結果穩定，即使在低於 1 Hz 的低頻下，測量結果的波動也極小。
易於與現有電解池和燃料電池系統連接
ALDAS專為EIS設計，安裝簡便，可並聯連接到現有的電解槽和燃料電池系統－無需專用電源或負載。此外，我們的電流感測器確保安裝簡便，無需對系統進行任何改造。
