HIOKI BT3564 電池內阻計

最大輸入電壓1000V,
適用EV, PHEV的高耐壓電池測試計
型號 : HIOKI BT3564

最大輸入電壓1000V,

適用EV, PHEV的高耐壓電池測試計

最大輸入電壓

定額輸入電壓: DC ±1000 V, 地面之間最大定額電壓: DC 1000 V

電阻測量範圍

3 mΩ (最大顯示3.1000 mΩ, 解析度0.1 µΩ,)3 kΩ檔位 (最大顯示3.1000 kΩ, 解析度 0.1 Ω), 7切換測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ3 kΩ檔位)±0.5% rdg. ±10 dgt. (3 mΩ檔位)測量來源頻率: 1 kHz ±0.2 Hz. 測量電流: 100 mA (3 mΩ檔位), 10 µA (3.000 kΩ檔位), 開放端子電壓: 25 V peak (3/30 mΩ檔位), 7 V peak (300 mΩ檔位), 4 V peak (3 Ω3.000 kΩ檔位)

電壓測量範圍

DC 10 V (解析度 10µV)DC 1000 V (解析度 1mV), 3切換測量精度: ±0.01% rdg. ±3 dgt.

顯示

電阻 ±31000, 電壓 ±999999 (1000V±999999 或 ±110000) LED

採樣時間

FAST, MEDIUM, SLOW

比較

判斷: Hi/IN/Lo (電阻, 電壓各自獨立判斷), 綜合判斷 (PASS/FAIL、 電阻判斷結果和電壓判斷結果的AND計算),畫面顯示, 警報, 外部輸出於I/O (開放式連接, 35 V, DC50 mA max.)

類比訊號輸出

電阻測量值 (顯示值 DC 0 V3.1 V)

操作介面

EXT I/O, RS-232C, 列表機 (經由RS-232C), GP-IB

電源

AC100 240 V, 50/60 Hz, 30 VA max.

尺寸/重量

215W × 80H × 329D mm, 2.6 kg

附件

使用說明書 ×1, 電源線 ×1, 使用上注意手冊 ×1

可直接測量最大至1000V

適用EV, PHEV高電壓電池的生線檢

阻測量0.1mΩ3kΩ(包裝總電阻・母線電阻)

搭載降低火花發生率機能

類比訊號輸出機能

可選配測量1000V/高壓電池組探針

相關產品

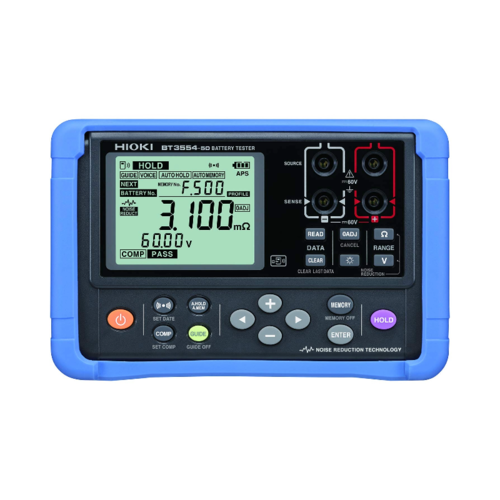

HIOKI BT3554 電池內阻計
